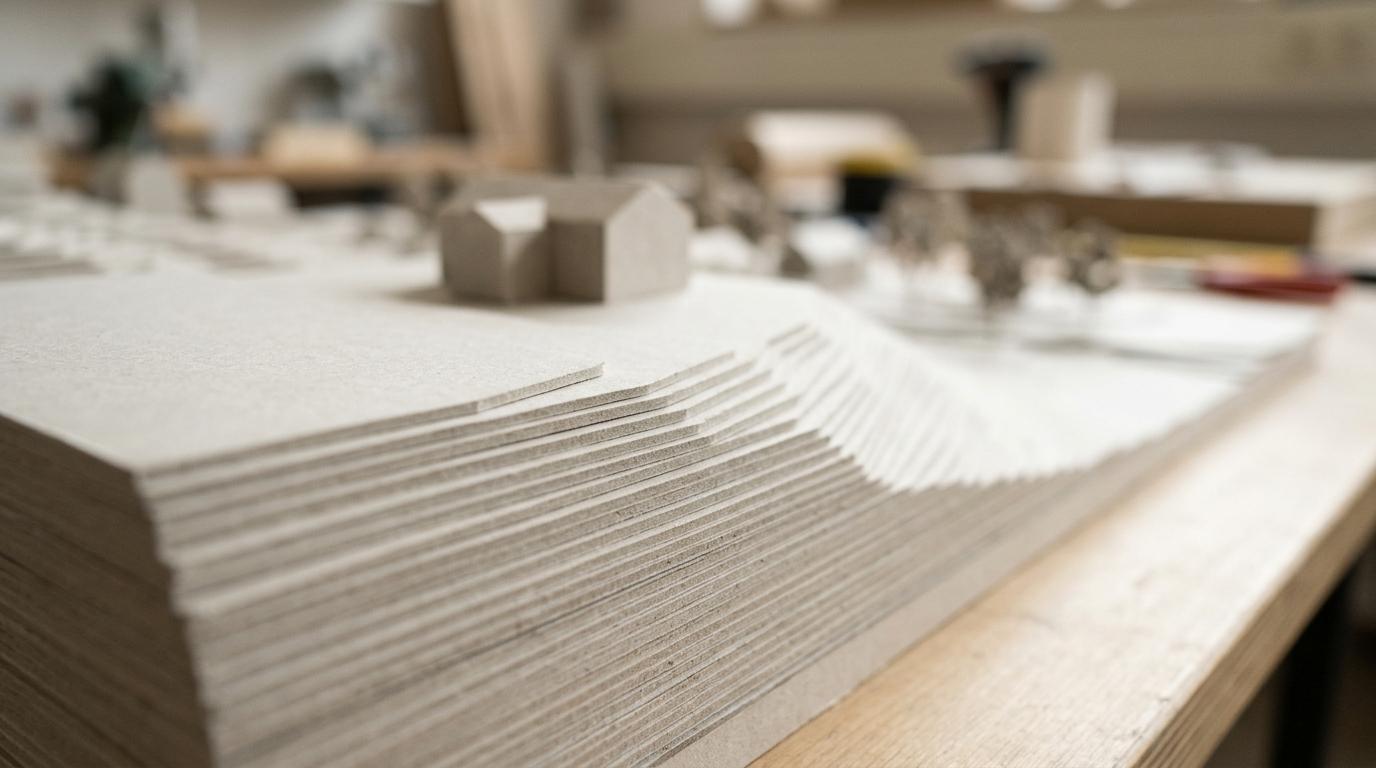

Bei vielen Bauprojekten entsteht der erste große Denkfehler nicht bei der Form des Gebäudes, sondern beim Gelände. Ein Grundstück wirkt auf dem Lageplan ruhig und beherrschbar, vor Ort zeigt sich dann eine steile Kante, ein schwieriger Zugang, eine ungünstige Blickbeziehung oder ein Sockel, der deutlich massiver ausfällt als gedacht. Genau hier wird ein Höhenmodell Architektur zu einem Werkzeug, das Risiken früh sichtbar macht.
Für Architektur, Stadtentwicklung und Projektkommunikation ist das besonders wertvoll. Ein physisches Modell macht Höhenunterschiede, Steigungen und räumliche Beziehungen in Sekunden lesbar. Was in 2D-Zeichnungen erst interpretiert werden muss, wird im Modell sofort verständlich. ARI Modellbau GmbH entwickelt seit 2000 hochwertige Architektur- und Geländemodelle für Projekte in Deutschland, Europa und weltweit und unterstützt Auftraggeber dabei, Planungsfehler vor wichtigen Entscheidungen zu erkennen.
Warum ein Höhenmodell Architektur Planungsfehler sichtbar macht
Ein Höhenmodell bildet nicht nur die Oberfläche eines Grundstücks ab. Es zeigt, wie Baukörper, Wege, Zufahrten, Freitreppen, Stützwände und Nachbarbebauung tatsächlich zueinander stehen. Vor allem bei Hanglagen, komplexen Quartieren oder großen Entwicklungsflächen reicht ein Grundriss allein selten aus.

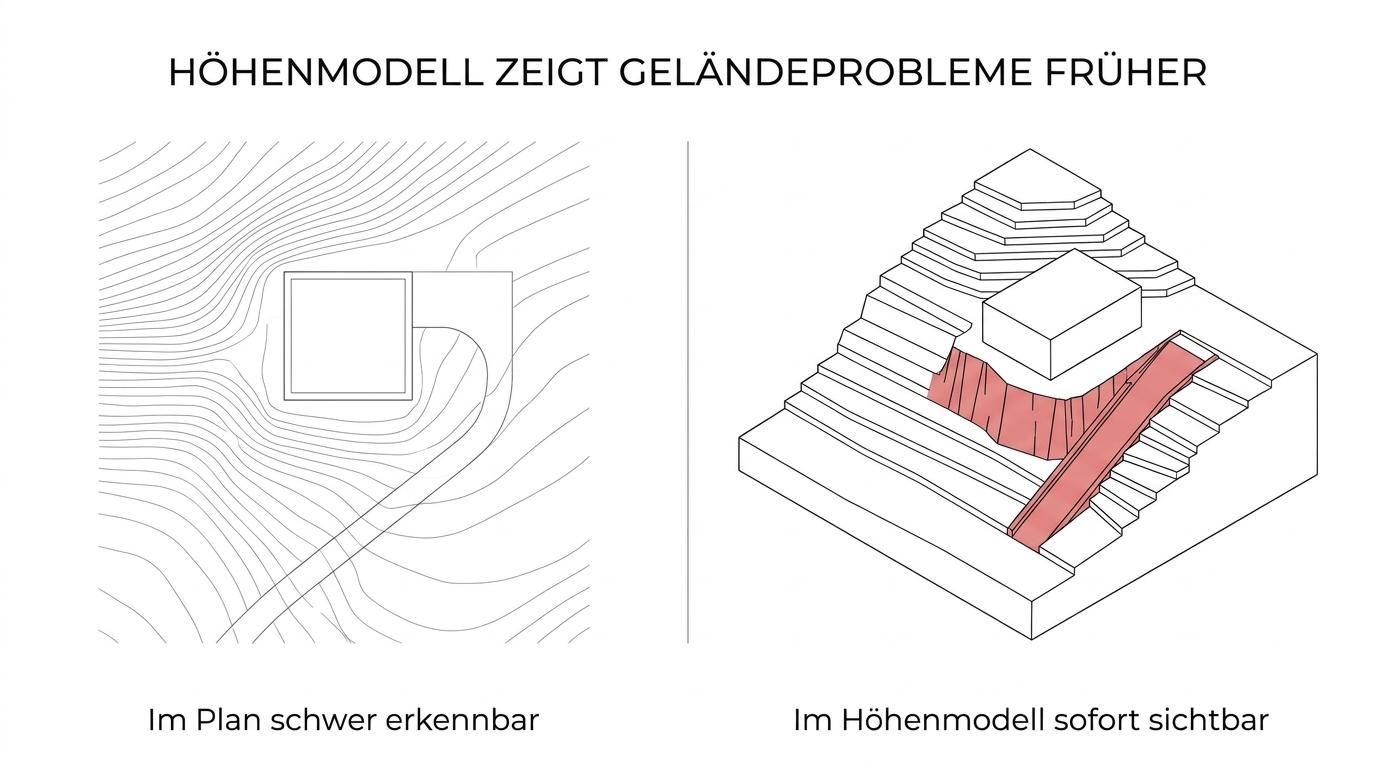

Topografische Informationen werden klassisch über Konturlinien beschrieben. Diese Linien verbinden Punkte gleicher Höhe und machen nicht nur das Elevationsniveau, sondern auch die Steilheit eines Geländes lesbar. Im physischen Modell wird daraus eine direkte räumliche Aussage. Das Auge erkennt sofort, wo Gelände sanft ansteigt und wo eine harte Geländekante entsteht.
Gerade in frühen Phasen ist diese Form der Darstellung wirksam, weil sie Diskussionen verkürzt. Statt lange über Zeichnungen zu sprechen, können Teams am Modell konkrete Fragen prüfen.
| Planungsfrage | In 2D oft schwer erkennbar | Im Höhenmodell schnell sichtbar | Typischer Nutzen |
|---|---|---|---|
| Wie steil ist das Grundstück? | Linienbild muss interpretiert werden | Hangverlauf und Steigung direkt lesbar | bessere Erschließungsplanung |
| Wie sitzt der Baukörper im Gelände? | Schnitte zeigen nur Teilbereiche | Gesamtwirkung aus mehreren Blickrichtungen | sicherere Volumenentscheidung |
| Wo entstehen Sichtbarrieren? | Kombination aus Plan und Vorstellung nötig | reale Abschattung und Blickachsen erfassbar | bessere Kommunikation mit Bauherrschaft |
| Welche Sockelhöhen wirken plausibel? | Maßangaben wirken abstrakt | Höhenstaffelung wirkt räumlich | weniger Korrekturen in späteren Phasen |
| Wie funktionieren Wege und Zufahrten? | Neigungen werden unterschätzt | Rampen, Kurven und Anschlusspunkte nachvollziehbar | weniger Konflikte in Ausführung und Betrieb |
Typische Fehler ohne Höhenmodell in der Architektur
Viele Probleme tauchen erst auf, wenn das Projekt bereits weit fortgeschritten ist. Dann werden Anpassungen teuer, Abstimmungen zäher und Termine enger. Ein präzises Höhenmodell Architektur hilft, genau diese späten Überraschungen zu vermeiden.
Häufig betroffen sind Gebäude auf Hanggrundstücken, Wohnanlagen mit Tiefgarage, Stadterweiterungen, Gewerbeareale und Infrastrukturprojekte. Dort greifen Gebäudehöhe, Gelände, Erschließung und Außenraum eng ineinander.
Typische Fehlannahmen zeigen sich oft in diesen Punkten:
- zu flach eingeschätzte Böschungen
- falsch positionierte Eingänge
- unterschätzte Sockelhöhen
- zu steile Rampen
- unplausible Übergänge zwischen Gebäude und Freiraum
Noch kritischer wird es, wenn mehrere Fachdisziplinen mit unterschiedlichen Datensätzen arbeiten. Dann entstehen Abweichungen, die im PDF kaum auffallen, im gebauten Zustand aber sofort sichtbar wären.
- Geländedaten: unvollständig, veraltet oder zu grob
- Gebäudeeinpassung: rechnerisch korrekt, visuell jedoch unausgewogen
- Außenanlagen: gestalterisch stimmig, funktional aber mit problematischen Neigungen
- Kommunikation: intern abgestimmt, für Entscheidungsträger trotzdem schwer nachvollziehbar
Welche Daten ein präzises Höhenmodell Architektur benötigt
Ein gutes Modell beginnt nicht mit Material, sondern mit Datenqualität. Entscheidend sind verlässliche Höheninformationen, ein sauberer Lagebezug und eine klare Definition des gewünschten Detaillierungsgrads. Grundlage können Vermessungsdaten, digitale Geländemodelle, topografische Karten, CAD-Dateien oder BIM-Daten sein.
Bei topografischen Daten kommt es auf die Lesbarkeit an. Konturlinien zeigen Höhenverläufe nur dann sauber, wenn Intervall, Datentiefe und Maßstab zusammenpassen. Ein sehr kleines Modell mit zu vielen Geländestufen wirkt schnell unruhig. Ein großes Modell mit zu grober Vereinfachung verliert dagegen Aussagekraft.
Vor der Fertigung sollte deshalb feststehen, welche Fragen das Modell beantworten soll. Geht es um Sichtbeziehungen, Erschließung, städtebauliche Einbindung, Baugrubensituation oder die Wirkung eines Baukörpers im Hang? Erst dann lässt sich entscheiden, wie stark Gelände, Nachbarschaft, Vegetation oder technische Infrastruktur modelliert werden müssen.
Für die Projektvorbereitung sind meist diese Angaben sinnvoll:
- Maßstab: passend zur Grundstücksgröße und zur gewünschten Detailtiefe
- Datengrundlage: Vermessung, DGM, CAD oder BIM
- Darstellungsziel: Wettbewerb, Präsentation, Abstimmung oder Vertrieb
- Umfang: nur Grundstück, unmittelbares Umfeld oder ganzes Quartier
- Nutzung: stationär im Büro, transportfähig oder für Messen und Roadshows
Maßstab, Überhöhung und Lesbarkeit beim Höhenmodell Architektur
Der richtige Maßstab entscheidet darüber, ob ein Modell nur attraktiv aussieht oder tatsächlich nutzbar ist. Im Architekturkontext muss das Gelände klar lesbar bleiben, ohne dass Gebäude oder Freiraumelemente ihre Proportion verlieren.
Bei großen Arealen wird manchmal mit einer leichten vertikalen Überhöhung gearbeitet, damit sanfte Topografie deutlicher erkennbar wird. Das kann sinnvoll sein, sollte aber sehr kontrolliert eingesetzt werden. Zu starke Überhöhung verfälscht den Eindruck von Steilheit und verändert die Wahrnehmung des gesamten Entwurfs.
Ein hochwertiges Höhenmodell Architektur balanciert deshalb zwei Ziele: maximale Verständlichkeit und verlässliche räumliche Aussage.
Warum physische Modelle räumliche Beziehungen besser vermitteln
Zahlreiche Planungsrunden scheitern nicht an fehlenden Informationen, sondern an unterschiedlicher räumlicher Vorstellungskraft. Architektinnen und Architekten lesen Pläne routiniert. Bauherrschaft, Öffentlichkeit oder politische Gremien tun das oft nicht im selben Maß.
Studien zur räumlichen Wahrnehmung zeigen seit Langem, dass physische Scale-Modelle räumliche Beziehungen für Menschen ohne planerische Ausbildung oft präziser vermitteln als reine 2D-Darstellungen. Das ist in der Architektur besonders relevant, wenn Geländesprünge, Blickachsen oder die Einbindung eines Gebäudes in die Umgebung erklärt werden sollen.
Ein Modell reduziert Missverständnisse, weil es Entfernungen, Höhen und Volumen gleichzeitig erfahrbar macht.
Material, Technik und Fertigung bei ARI Modellbau GmbH
Damit ein Höhenmodell nicht nur inhaltlich, sondern auch visuell überzeugt, müssen Datenaufbereitung und Fertigung eng aufeinander abgestimmt sein. ARI Modellbau GmbH setzt dafür auf eine Kombination aus digitaler Modellvorbereitung und präziser physischer Produktion. Dazu gehören CNC-Bearbeitung, Laserschneiden, UV-Druck und industrieller 3D-Druck SLA.
Je nach Projekt kommen unterschiedliche Materialien und Oberflächen zum Einsatz. Für Wettbewerbe oder Präsentationen kann eine reduzierte, elegante Materialwirkung sinnvoll sein. Für Vertriebsmodelle, Investorenrunden oder Ausstellungen sind differenzierte Oberflächen, farbliche Codierungen, hochwertige Lackierung in Automobilqualität sowie robuste Transportlösungen oft die bessere Wahl.
Auch technische Erweiterungen lassen sich integrieren, wenn sie den Nutzen des Modells steigern. LED und interaktive Systeme können Erschließungen, Bauphasen, Nutzungszonen oder Sichtachsen markieren. Gerade bei größeren Stadt- und Infrastrukturprojekten schafft das zusätzliche Klarheit.
ARI Modellbau GmbH fertigt seit 2000 Architektur-, Industrie- und Prototypenmodelle und hat bereits über 499 Modelle in 17 Ländern realisiert. Die Produktion erfolgt mit hoher technischer Tiefe, ergänzt durch Lieferung in ganz Deutschland, Europa und weltweit sowie professionelle Installation vor Ort, wenn das Projekt dies verlangt.
Wann sich ein Höhenmodell Architektur besonders lohnt
Nicht jedes Projekt braucht dieselbe Modellart. Ein Höhenmodell wird vor allem dort stark, wo das Gelände den Entwurf mitprägt oder wo Entscheidungen von vielen Beteiligten gemeinsam getroffen werden müssen.
Besonders sinnvoll ist es in frühen Phasen, wenn Varianten noch offen sind. Dann kann das Modell mehrere Entwurfsansätze sichtbar vergleichen, bevor tief in Genehmigungs- oder Ausführungsplanung investiert wird.
Häufige Einsatzfelder sind:
- Hanggrundstücke im Wohnungsbau
- Quartiersentwicklungen und Stadtentwicklung
- Campus- und Gesundheitsbauten
- Industrie- und Logistikstandorte
- Infrastruktur, Bahn und Transport
- Energie- und Landschaftsprojekte
Auch bei Wettbewerben ist ein präzises Geländemodell oft ein klarer Vorteil. Es zeigt, dass Topografie nicht als Nebensache behandelt wurde, sondern als aktiver Teil des Entwurfs.
- Wettbewerb: starke räumliche Argumentation auf einen Blick
- Bauherrenpräsentation: weniger Erklärungsaufwand, schnellere Entscheidungen
- Öffentlichkeitsbeteiligung: verständliche Darstellung für Nichtfachleute
- Vertriebsnutzung: hochwertige, glaubwürdige Präsentation komplexer Lagen
Zeitplanung für ein Höhenmodell Architektur früh ansetzen
Modellbau braucht Zeit, vor allem wenn Datensätze bereinigt, Varianten abgestimmt und das Modell transportfähig ausgeführt werden soll. Wer erst kurz vor einem wichtigen Termin anfragt, reduziert Spielraum bei Material, Detaillierung und Korrekturen.
Frühe Planung ist daher kein Komfort, sondern ein Qualitätsfaktor. Späte Bestellungen erhöhen das Risiko, dass Daten noch unvollständig sind, Freigaben unter Zeitdruck erfolgen oder Anpassungen nicht mehr sinnvoll eingearbeitet werden können. Das gilt bei Architekturwettbewerben ebenso wie bei Investorenpräsentationen, Ausstellungen oder öffentlichen Verfahren.
Hinzu kommt, dass hochwertige Modellfertigung nur begrenzte Produktionskapazitäten hat. In Phasen hoher Nachfrage ist eine frühzeitige Abstimmung ein echter Vorteil, weil Konzept, Maßstab, Materialität und Logistik sauber vorbereitet werden können.
So wird die Anfrage für ein Höhenmodell Architektur effizient vorbereitet
Eine gute Projektanfrage muss nicht kompliziert sein. Hilfreich sind ein Lageplan, vorhandene Höheninformationen, die gewünschte Modellgröße, der Anlass der Nutzung und der gewünschte Termin. Wenn bereits Visualisierungen, Schnitte oder ein digitales Geländemodell vorliegen, beschleunigt das die Einschätzung erheblich.
ARI Modellbau GmbH begleitet Projekte von der Konzeption über Material- und Technikwahl bis zur Fertigung, Lieferung und Montage. Bei Bedarf werden auch internationale Transporte, Lieferung direkt zum Präsentationsort und Installation vor Ort organisiert. Das ist vor allem dann relevant, wenn das Modell nicht nur im Planungsbüro, sondern auch in Ausstellungen, Vertriebsräumen oder auf Veranstaltungen eingesetzt werden soll.
Wer Höhenunterschiede, Steigungen und räumliche Beziehungen früh klar darstellen möchte, sollte die Modellplanung nicht aufschieben. Ein präzise gefertigtes Höhenmodell Architektur schafft Sicherheit in der Entwurfsphase, verbessert die Kommunikation mit allen Beteiligten und macht kritische Punkte sichtbar, bevor sie auf der Baustelle oder im Genehmigungsprozess teuer werden. Für eine belastbare Einschätzung des Projekts lohnt sich eine frühe Anfrage bei ARI Modellbau GmbH.
