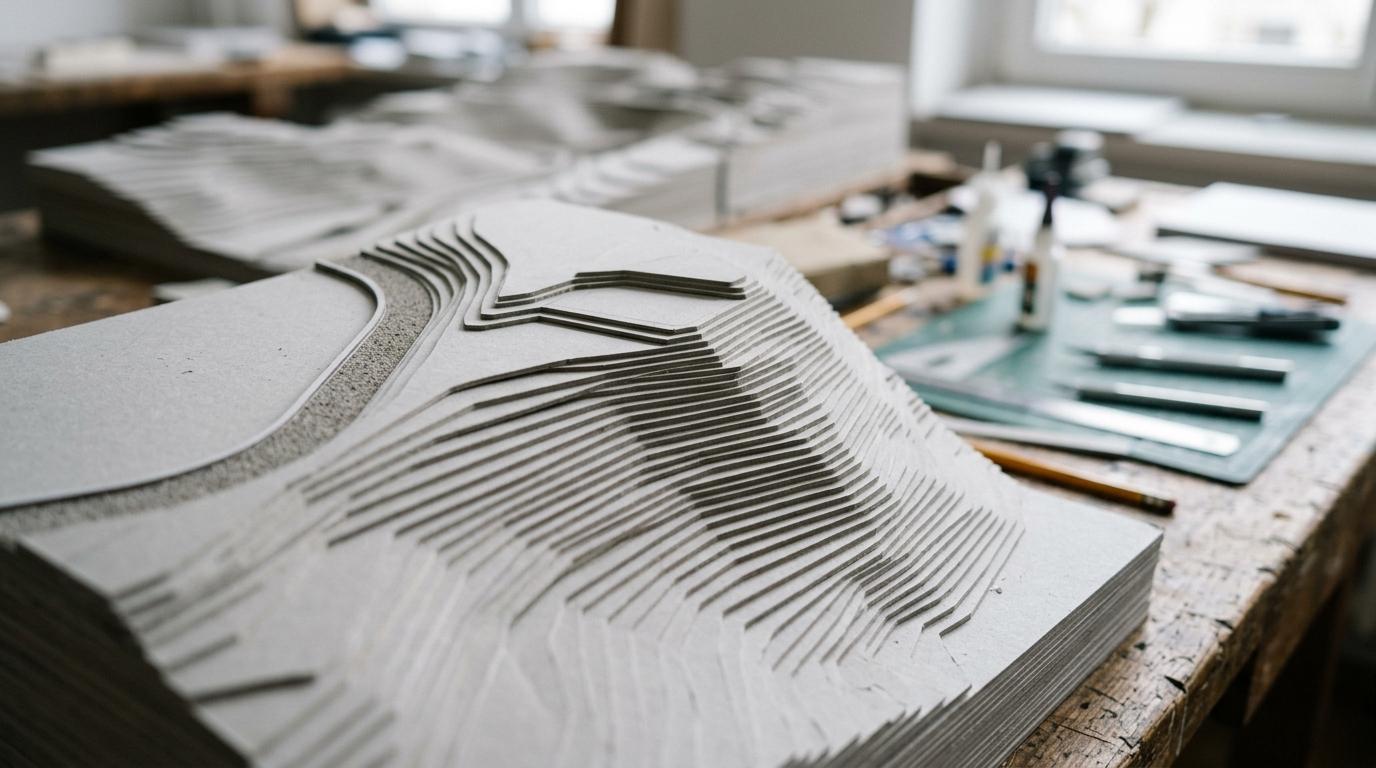

Nicht jedes Bauvorhaben braucht automatisch ein Höhenmodell. Sobald die Topografie aber Einfluss auf Entwurf, Erschließung, Sichtbeziehungen oder Außenanlagen nimmt, wird ein flaches Architekturmodell schnell zu ungenau. Genau dann ist ein Höhenmodell in der Architektur sinnvoll: Es macht Geländeverläufe, Neigungen und reale Höhenunterschiede sichtbar und schafft damit eine belastbare Grundlage für Planung, Abstimmung und Präsentation.
Vor allem bei Hanglagen, gestuften Baukörpern, komplexen Zufahrten oder größeren Quartiersentwicklungen reicht eine rein horizontale Darstellung meist nicht aus. Wer die Höhenlage des Grundstücks nur nebenbei behandelt, riskiert Fehlentscheidungen bei Gebäudeplatzierung, Sockelhöhen, Rampen, Freitreppen oder Retentionsflächen. Ein gutes Geländemodell zeigt nicht nur, wie ein Projekt aussieht, sondern auch, warum es an genau dieser Stelle so geplant werden muss.
Höhenmodell in der Architektur: Was tatsächlich dargestellt wird
Ein Höhenmodell beschreibt das Gelände in seiner vertikalen Struktur. Gemeint ist also nicht nur die Umrissform eines Grundstücks, sondern dessen Relief: Kuppen, Mulden, Böschungen, Geländekanten, Anschlüsse an Straßen, Nachbargrundstücke und Freiräume. In der Planungswelt wird oft vom Digitalen Geländemodell gesprochen. Offizielle Geodatenstellen beschreiben ein DGM als höhenmäßige Beschreibung des Geländes auf Basis georeferenzierter Punkte in einem Höhenbezugssystem.
Für Architekturprojekte ist diese Information dann relevant, wenn das Gelände selbst Teil der Entwurfslogik ist. Ein Baukörper auf ebenem Grundstück lässt sich auch ohne fein ausmodellierte Höhenentwicklung recht sicher beurteilen. Anders sieht es aus, wenn das Haus eingeschnitten, aufgeständert, terrassiert oder mit mehreren Zugangsebenen geplant wird.
Ein gutes Höhenmodell zeigt also nicht nur “mehr Details”, sondern eine andere Art von Wahrheit.
Wichtig ist auch die Abgrenzung: Ein topografischer Lageplan, ein digitales Geländemodell und ein physisches Höhenmodell sind nicht dasselbe. Der Lageplan liefert Vermessungsinformationen, das digitale Modell bildet die Datenbasis, und das physische Modell übersetzt diese Basis in eine räumlich sofort erfassbare Form. Gerade in Präsentationen vor Bauherrschaft, Gremien oder Investoren ist diese Übersetzung oft der Moment, in dem ein Projekt wirklich verständlich wird.
Wann ein Höhenmodell für Architektur- und Bauprojekte nötig wird
Ein Höhenmodell wird immer dann besonders wertvoll, wenn die reale Höhenlage Entwurfsentscheidungen beeinflusst. Das betrifft nicht nur klassische Hanggrundstücke. Auch urbane Grundstücke mit kleinen, aber planungsrelevanten Höhensprüngen können ohne Geländedarstellung falsch eingeschätzt werden. Schon wenige Dezimeter Unterschied können Rampenneigungen, Eingangshöhen, Entwässerung oder Barrierefreiheit verändern.
In frühen Leistungsphasen hilft das Modell, die Setzung des Baukörpers sauber zu prüfen. In späteren Phasen unterstützt es Abstimmungen zu Außenanlagen, Stützwänden, Zufahrten und Nachbaranschlüssen. Besonders bei Projekten mit mehreren Beteiligten spart das Zeit, weil räumliche Zusammenhänge schneller erfasst werden als in einer Serie aus Schnittzeichnungen.
Typische Fälle sind:
- Hanggrundstücke im Wohnungsbau
- Terrassierte Gebäudeensembles
- Gewerbe- und Industrieareale mit Höhenversätzen
- Straßen-, Bahn- und Infrastrukturanschlüsse
- Freianlagen mit Wasserführung und Böschungen
- Stadtentwicklungsprojekte mit komplexem Umfeld
Auch für Wettbewerbe ist ein Höhenmodell oft sinnvoll. Nicht nur wegen der Optik, sondern weil Jury und Entscheidungsträger sofort sehen, wie das Projekt auf das Gelände reagiert. Das ist ein deutlicher Unterschied zu einem Modell, das zwar sauber gebaut ist, aber das Grundstück künstlich nivelliert.
Welche Planungsinformationen ein Geländemodell früh sichtbar macht
Ein präzises Geländemodell beantwortet Fragen, die in reinen Grundrissen oder Renderings häufig verdeckt bleiben. Es macht nachvollziehbar, wie sich Architektur und Topografie gegenseitig beeinflussen. Gerade in der Entwurfsphase ist das wertvoll, weil noch Varianten möglich sind und Korrekturen nicht teuer werden.
Je nach Projekt liefert ein Höhenmodell klare Aussagen zu mehreren Ebenen der Planung:
- Baukörpersetzung: Lage, Drehung und Höhenanschluss des Gebäudes im Gelände
- Erschließung: Zufahrten, Rampen, Eingänge, Anlieferung und Rettungswege
- Freiraumplanung: Terrassen, Stufen, Wegeverläufe, Aufenthaltsflächen und Übergänge
- Entwässerung: Gefällerichtung, Wasserabfluss, Mulden und sensible Tiefpunkte
- Nachbarschaft: Blickbeziehungen, Verschattung, Anschlusshöhen und städtebauliche Wirkung
Gerade bei sensiblen Grundstücken wird damit sichtbar, ob ein Entwurf “im Gelände sitzt” oder ihm nur aufgesetzt wirkt. Diese Unterscheidung ist in der Architektur oft zentral. Ein überzeugendes Projekt reagiert auf den Ort, statt ihn zu ignorieren.
Für Bauherren ist das ebenfalls relevant. Viele Entscheidungen werden erst dann sicher getroffen, wenn erkennbar ist, wie hoch ein Sockel tatsächlich steht, wie steil ein Weg wirkt oder wie stark ein Baukörper in den Hang einschneidet. Ein Höhenmodell macht diese Punkte greifbar.
Digitale Datenbasis für das Höhenmodell: Vermessung, LiDAR und Photogrammetrie
Die Qualität eines Höhenmodells hängt direkt von der Qualität der Geländedaten ab. Grundlage sind in vielen Fällen topografische Vermessungen, digitale Vermessungspläne oder amtliche Geobasisdaten. Dabei werden Höhen, Konturen und Oberflächenmerkmale erfasst und in ein digitales Geländemodell überführt. Solche Modelle arbeiten mit Punkten, Linien oder Flächen, deren Lage in einem festgelegten Höhenbezugssystem gespeichert ist.
Als Datenquellen kommen unter anderem LiDAR und Photogrammetrie zum Einsatz. LiDAR liefert dichte Punktwolken aus Laserscandaten, Photogrammetrie gewinnt räumliche Informationen aus Luftbildern oder Bildserien. Für die Planung bedeutet das: Das Gelände lässt sich nicht nur grob abbilden, sondern mit nachvollziehbarer räumlicher Struktur.
Für ein Architekturmodell werden diese digitalen Grundlagen anschließend reduziert, skaliert und gestalterisch übersetzt. Nicht jede Vermessungstiefe muss sichtbar sein. Entscheidend ist, welche Informationen für den jeweiligen Planungszweck relevant sind. Ein Modell für einen Wettbewerb braucht eine andere Lesbarkeit als ein Modell für technische Abstimmungen im Industriebau.
Die folgende Übersicht zeigt, wann der Informationsgehalt eines Höhenmodells besonders hoch ist:
| Projektsituation | Was das Höhenmodell zeigt | Nutzen für die Planung |
|---|---|---|
| Hanggrundstück | Geländesprünge, Einschnitte, Sockelhöhen | bessere Baukörpersetzung |
| Quartiersentwicklung | Übergänge zwischen Baufeldern und Straßen | klare Abstimmung im Team |
| Gewerbeareal | Anlieferung, Rangierflächen, Höhenniveaus | realistische Logistikplanung |
| Freianlagen | Wegegefälle, Stufen, Böschungen | sichere Freiraumplanung |
| Infrastrukturumfeld | Rampen, Trassen, Anschlussbereiche | belastbare technische Klärung |
Physisches Höhenmodell oder digitales Geländemodell für Architektur?
Digitale Geländemodelle sind für Analyse, Variantenprüfung und Datenkoordination sehr stark. Sie lassen sich in CAD- und BIM-Prozesse einbinden, für Schnitte nutzen und mit weiteren Fachinformationen verknüpfen. Wer Entwurfsentscheidungen intern prüft, kommt ohne digitale Geländedaten kaum aus.
Ein physisches Höhenmodell hat trotzdem einen eigenen, sehr praktischen Wert. Es zeigt räumliche Zusammenhänge sofort, ohne Bedienoberfläche, ohne Dateiversionen und ohne Erklärschleife. In Besprechungen mit Bauherrschaft, Behörden, Investoren oder Wettbewerbsgremien ist das oft der schnellste Weg zur gemeinsamen Einschätzung. Gelände wird dabei nicht abstrakt gelesen, sondern direkt gesehen.
Genau hier setzt die Arbeit von ARI Modellbau GmbH an. Auf Basis vorhandener Vermessungs- und Planungsdaten lassen sich Architekturmodelle entwickeln, in denen Straßen, Grünflächen, Umgebungsbebauung und Geländehöhen präzise aufeinander abgestimmt sind. Das ist vor allem dann wichtig, wenn ein Modell nicht nur schön wirken, sondern belastbar informieren soll.
Für welche Projektarten ein Höhenmodell besonders sinnvoll ist
Im Wohnungsbau ist das Thema besonders präsent, wenn Gebäude gestaffelt in den Hang gesetzt werden oder gemeinschaftliche Außenräume auf mehreren Ebenen entstehen. Hier entscheidet die Topografie oft über Erschließung, Blickachsen und Nutzungsqualität. Ein Höhenmodell verhindert, dass diese Fragen zu spät sichtbar werden.
Auch im Städtebau ist das Instrument sehr stark. Große Areale wirken in Lageplänen häufig ruhiger, als sie tatsächlich sind. Ein städtebauliches Modell mit sauber ausgearbeiteter Höhenlage zeigt, wie Straßenräume ansteigen, wie Plätze funktionieren oder wie Baukörper im Verhältnis zur Umgebung stehen. Das erleichtert die Abstimmung zwischen Architektur, Freiraumplanung und Infrastruktur.
Typische Einsatzfelder sind:
- Wohnungsbau: Hanglagen, Sockelzonen, gestufte Außenräume
- Städtebau: Quartiere, Straßenräume, öffentliche Plätze
- Industrie und Gewerbe: Logistikflächen, Andienung, Geländesprünge
- Landschaftsarchitektur: Modellierung von Freiräumen und Wasserführung
- Verkehrsnahe Projekte: Trassenanschlüsse, Rampen, Übergänge zum Bestand
Bei Schulen, Kliniken, Campusprojekten oder Forschungsstandorten kommt ein weiterer Punkt hinzu: Die Wegebeziehungen müssen oft für viele Nutzergruppen funktionieren. Höhenunterschiede sind dann nicht nur ein Entwurfsdetail, sondern ein Alltagsthema.
Typische Planungsfehler ohne Höhenmodell
Wird das Gelände in der frühen Phase zu stark vereinfacht, entstehen oft Probleme, die erst in der Detailplanung oder auf der Baustelle auffallen. Das beginnt bei falsch eingeschätzten Anschlusshöhen und endet bei aufwendigen Korrekturen an Stützwänden, Treppenläufen oder Entwässerungslösungen.

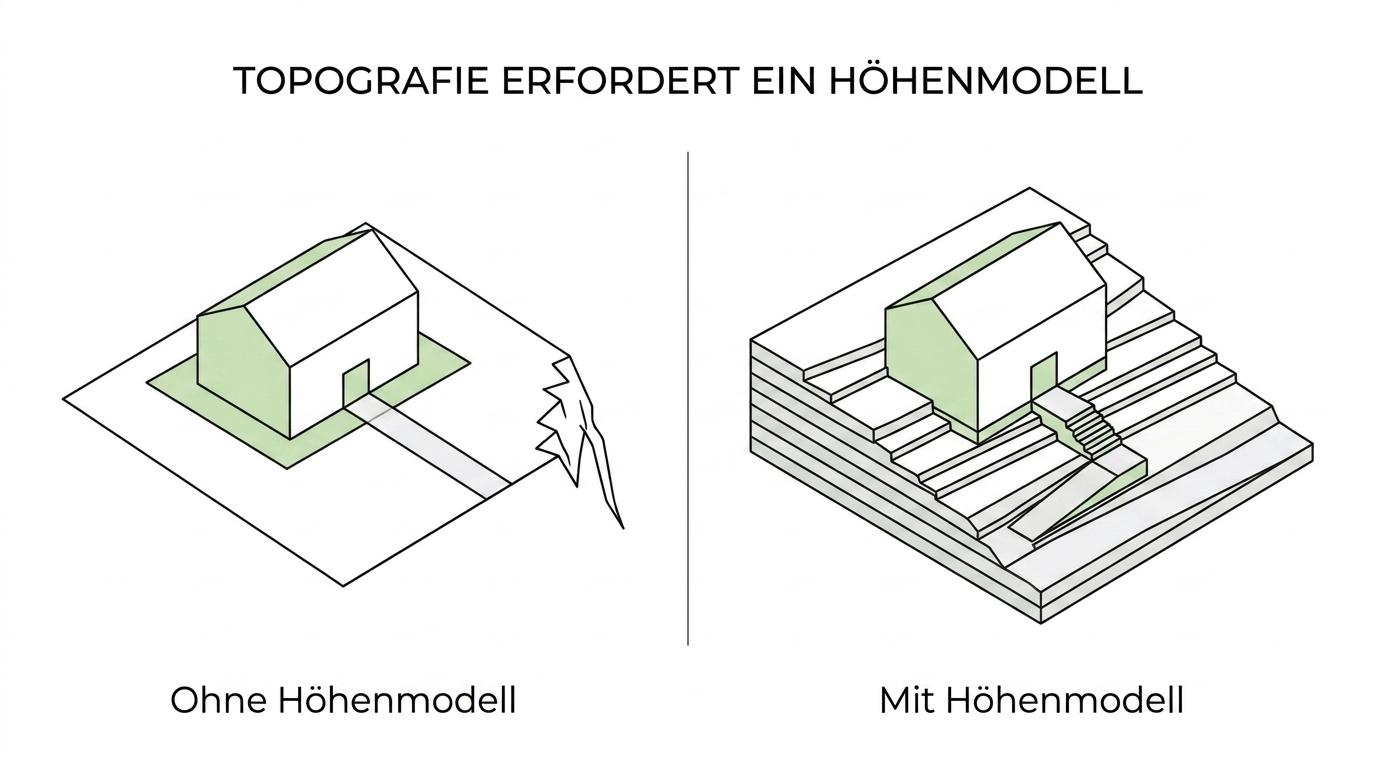

Ein häufiger Fehler ist die scheinbar harmlose Nivellierung des Grundstücks im Modell. Dadurch wirkt der Entwurf ruhiger und klarer, verliert aber seine Bindung an die Realität. Die Folge: Eingänge liegen später ungünstig, Außenräume kippen im Gefälle weg, und die Proportion zwischen Baukörper und Gelände stimmt nicht mehr.
Auch die Wirkung auf Nachbargrundstücke wird ohne Höhenmodell oft falsch gelesen. Sichtachsen, Einblicke, Aufschüttungen oder Abschirmungen hängen stark an der vertikalen Situation. Wer nur mit Grundriss und Ansicht arbeitet, übersieht diese räumliche Wechselwirkung leicht.
Höhenmodell beauftragen: Welche Angaben für ein gutes Architekturmodell wichtig sind
Damit ein Höhenmodell in der Architektur wirklich nützt, sollte der Zweck von Anfang an klar sein. Geht es um Entwurfsprüfung, Wettbewerbsdarstellung, Bürgerbeteiligung, Vermarktung oder Genehmigungsabstimmung? Aus dieser Zielsetzung ergeben sich Maßstab, Detaillierungsgrad und der erforderliche Umgriff.
Vor der Beauftragung lohnt sich daher eine kurze, saubere Klärung der Grundlagen. Je präziser das Briefing, desto belastbarer das Ergebnis und desto kleiner der Korrekturaufwand.
Wichtige Angaben sind:
- Ziel des Modells: interne Planung, Präsentation, Wettbewerb oder Vertrieb
- Datengrundlage: Vermessung, DGM, Lageplan, CAD- oder BIM-Daten
- Maßstab: vom Quartier bis zum Detailausschnitt
- Umgebungsradius: nur Grundstück oder mit Nachbarschaft und Straßenraum
- Darstellungstiefe: reine Topografie oder mit Bebauung, Vegetation und Verkehr
Wenn ein Projekt stark vom Gelände lebt, sollte das Höhenmodell nicht erst kurz vor einer Präsentation mitgedacht werden. Früh angesetzte Modellplanung schafft mehr Sicherheit im Entwurf und meist auch bessere Diskussionen im Projektteam. ARI Modellbau GmbH begleitet solche Prozesse mit Architektur-, Stadt- und Präsentationsmodellen auf Basis realer Planungsdaten. Gerade bei anspruchsvollen Grundstücken ist das ein sehr direkter Weg, um Topografie nicht nur zu berechnen, sondern tatsächlich verständlich zu machen.
