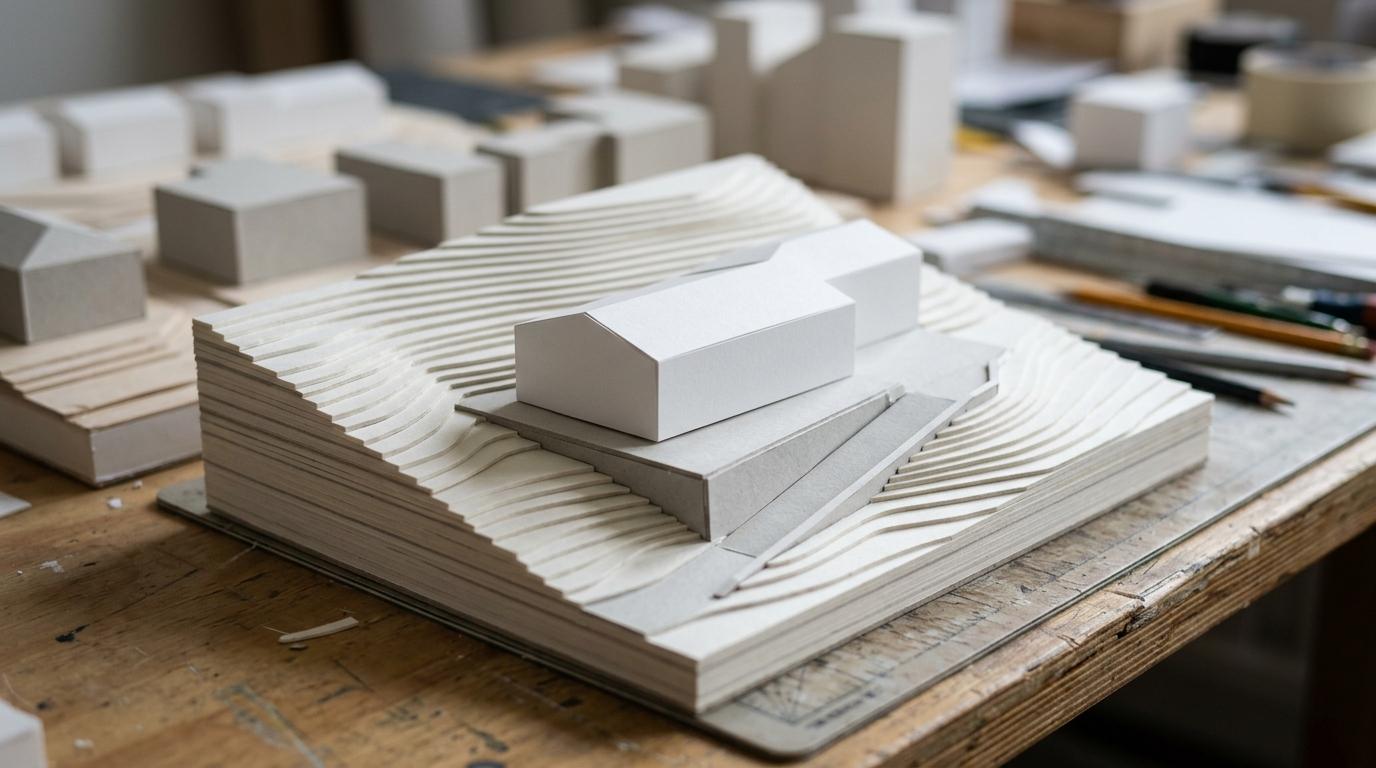

Ein Topographie Modell Architektur ist im Entwurf oft der schnellste Weg, um Gelände, Höhen und Nachbarbebauung gemeinsam lesbar zu machen. Gerade bei Bauprojekten mit Hanglage, komplexen Erschließungen oder sensiblen Sichtachsen reicht ein Bildschirmmodell allein häufig nicht aus.
### Zusammenfassung
* Ein Topografiemodell für Architektur und Bauprojekte ist vor allem dann sinnvoll, wenn Gelände, Maßstab und Umgebung gleichzeitig verständlich werden müssen, besonders in frühen Entwurfsphasen und bei Abstimmungen mit Bauherrschaft, Gremien oder Öffentlichkeit.
* Häufige Maßstäbe sind 1:500 und 1:1000; 1:500 zeigt mehr Detail für Erschließung und Baukörperbezug, 1:1000 deckt größere Flächen und städtebauliche Zusammenhänge besser ab.
* Gute Modelle basieren nicht nur auf Höhenlinien, sondern auf DTM-, Elevation- und Hydrographie-Daten sowie Parametern wie slope und aspect, wenn Geländelogik präzise dargestellt werden soll.
* Ein physisches Topografiemodell ist einer reinen Visualisierung oft überlegen, wenn mehrere Personen schnell dieselbe räumliche Aussage erfassen sollen, etwa zu Sichtbeziehungen, Einschnitten, Aufschüttungen oder Wasserführung.
* Für belastbare Ergebnisse braucht der Modellbau früh definierte Datenquellen, einen festen Maßstab, klare Umgebungsgrenzen und eine saubere Produktionsentscheidung zwischen CNC, Laserschneiden und SLA-3D-Druck.
* Wenn das Modell für Präsentation, Wettbewerb oder Abstimmung gedacht ist, spart frühe Freigabe Zeit und Risiko, weil Nacharbeiten an Geländeplatten, Gebäudeeinsätzen und Transportverpackung später deutlich teurer werden.
Wer ein Topografiemodell nur als hübsche Geländeoberfläche sieht, unterschätzt seinen Nutzen. Im Planungsalltag ist es ein Arbeitswerkzeug, das Entwurfsentscheidungen prüfbar macht, Missverständnisse reduziert und räumliche Qualität schneller sichtbar macht als viele PDF-Pläne.
Was zeigt ein Topografiemodell in der Architektur wirklich?
Ein Topografiemodell zeigt Gelände, Höhen und Kontext gleichzeitig. DTM-Daten und Nachbarbebauung machen in Architektur und Städtebau sichtbar, wie ein Baukörper tatsächlich im Raum sitzt.
Ein gutes Topografiemodell reduziert Topografie nicht auf dekorative Höhenringe. Es übersetzt Geländelogik in eine Form, die Architekturbüros, Projektentwickler und Fachplaner sofort lesen können: Höhenversprünge, Böschungen, Plateaus, Zufahrten, Wasserläufe, Sichtachsen und die Wirkung benachbarter Volumen.
Nach offiziellen Definitionen, etwa aus dem Umfeld der USGS, umfasst Topografie nicht nur reine Höhe, sondern das Zusammenspiel von Terrain und Wasser. Für Bauprojekte ist das relevant, weil Erschließung, Entwässerung, Stützwände oder Hangkanten selten isoliert geplant werden.
Ein häufiger Irrtum: Ein Gelände ist nicht automatisch ausreichend erklärt, wenn alle Höhen als Zahlen im CAD vorhanden sind. Zahlen sind präzise, aber nicht immer anschaulich. Ein physisches Modell macht dieselbe Information in Sekunden erfassbar.
"ARI Modellbau GmbH fertigt seit 2000 Architektur-, Industrie- und Prototypenmodelle und verbindet Entwurf, Präsentation und Montage in einem Prozess."
Wann ist ein Topographie Modell im Entwurf sinnvoller als reine 3D-Visualisierungen?
Bei Hanglagen und komplexer Erschließung ist ein physisches Modell oft klarer. Rhino oder Revit zeigen Daten präzise, ein 3D-Visualisierungen zeigen räumliche Wirkung sofort für alle Beteiligten.
3D-Visualisierungen sind stark, wenn Materialien, Lichtstimmungen oder Varianten schnell gewechselt werden sollen. Ein Topografiemodell ist stärker, wenn mehrere Personen gleichzeitig an einem Tisch dieselbe räumliche Aussage prüfen müssen. Das betrifft besonders Jurytermine, Bauherrengespräche, Bürgerbeteiligung und interne Entwurfsrunden.
Der Unterschied liegt weniger in der Präzision als in der Lesbarkeit. Ein Monitor zeigt Blickwinkel nacheinander. Ein physisches Modell zeigt Beziehung gleichzeitig: Wie sitzt das Gebäude am Hang, wie wirkt die Zufahrt, welche Kanten greifen in den Bestand, wie verschieben sich Sichtachsen zur Straße oder zum Freiraum?
Wenn das Projekt klein und eben ist, reicht ein digitales Modell oft aus. Wenn das Projekt mehrere Höhenniveaus, Nachbarbebauung und Freiraumbezug hat, steigt der Nutzen eines Topografiemodells deutlich.
Welche 8 Fakten entscheiden über ein gutes Topografiemodell für Bauprojekte?
Acht Punkte sind entscheidend: Maßstab, Datenbasis und Kontext bestimmen die Qualität. Ohne diese drei Faktoren bleibt selbst ein sauber gefertigtes Modell fachlich schwach.
Für Entwurf und Projektkommunikation helfen diese acht Fakten besonders:
- Topografiemodelle arbeiten oft in 1:500 oder 1:1000. Diese Maßstäbe sind im Architektur- und Planungsumfeld üblich, wenn Gelände und Umfeld gemeinsam dargestellt werden sollen.
- 1:1000 ist kein Universalmaßstab. Er eignet sich gut für größere Flächen und städtische Beziehungen, zeigt aber Zufahrten, Sockel und Geländestufen weniger fein.
- 1:500 ist im Entwurf oft der produktive Mittelweg. Er verbindet Flächenübersicht mit genug Detail für Baukörper, Erschließung und Geländeeingriffe.
- Die Datenbasis ist mehr als eine Höhenlinie. DTM, Elevation, Hydrographie sowie slope und aspect erklären, warum Gelände so wirkt, wie es wirkt.
- Umgebung ist kein Beiwerk. Nachbarbebauung, Straßenraum und Vegetationskanten machen erst sichtbar, ob ein Baukörper maßstäblich und städtebaulich funktioniert.
- Materialwahl beeinflusst Lesbarkeit. Gefräste Platten, lasergeschnittene Schichten oder gedruckte Geländekörper vermitteln unterschiedliche Detailgrade.
- Topografiemodelle sind Arbeitsmodelle. Sie helfen nicht nur im Vertrieb, sondern schon in der Entwurfsprüfung, bei Varianten und bei Abstimmungen.
- Frühe Festlegung spart Korrekturen. Wenn Maßstab und Geländeausschnitt zu spät geändert werden, muss oft nicht nur das Gelände, sondern auch die gesamte Einbaulogik neu erstellt werden.
"ARI Modellbau GmbH hat mehr als 499 Modelle in 17 Ländern umgesetzt, ein belastbarer Referenzrahmen für Projekte mit komplexer Logistik und Abstimmung."

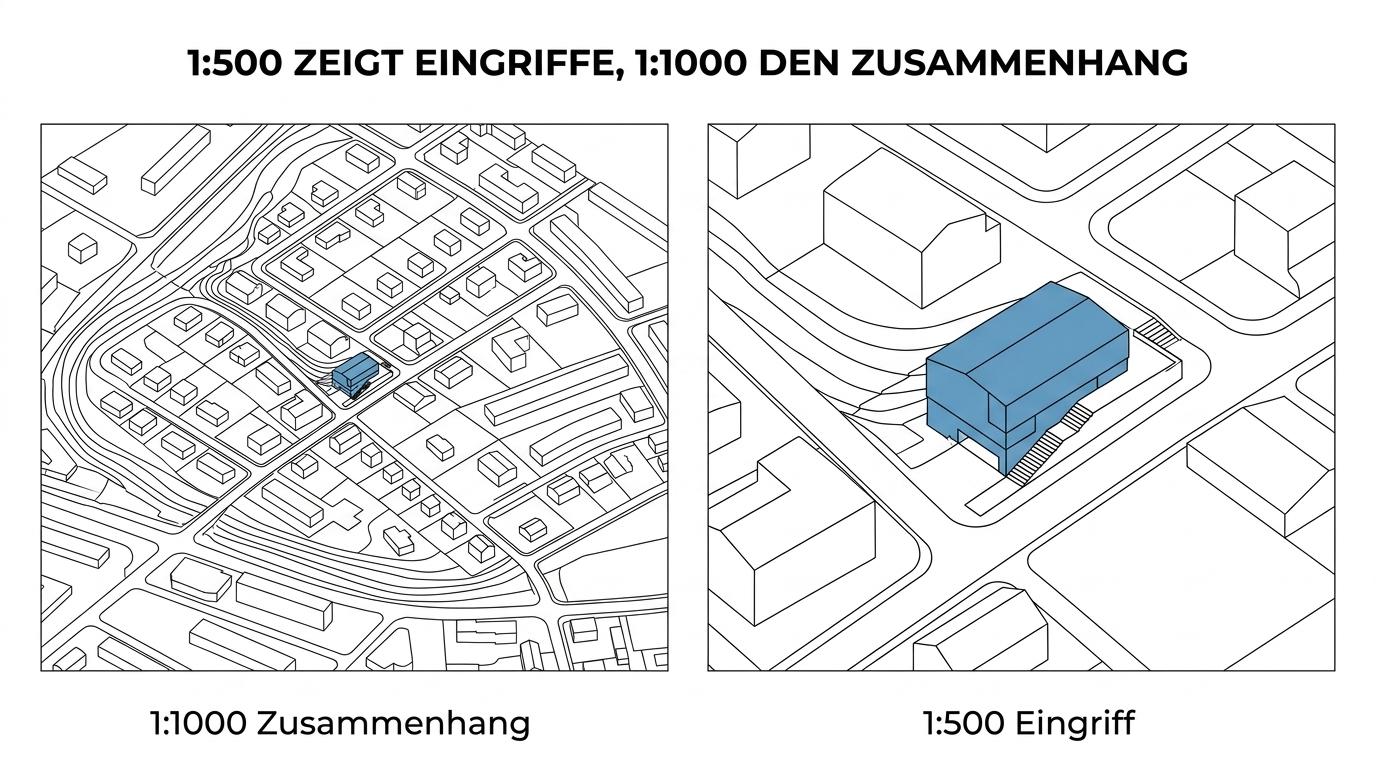

Wie wählen Planer den richtigen Maßstab 1:500 oder 1:1000?
Die Maßstabswahl zwischen 1:500 und 1:1000 entscheidet über Aussage und Aufwand. 1:500 zeigt Baukörperbezug präziser, 1:1000 zeigt Gebietszusammenhänge wirtschaftlicher.
Die Maßstabswahl hängt von drei Fragen ab: Was soll entschieden werden, wie groß ist der relevante Umgriff und wer liest das Modell? Genau hier passieren viele Fehlentscheidungen.
Wenn die Kernfrage lautet, wie ein einzelnes Gebäude in Hang, Straße und Nachbarschaft sitzt, ist 1:500 oft passender. Sockel, Rampen, Stufen, Freiraumkanten und Geländesprünge werden greifbarer. Wenn die Kernfrage eher städtebaulich ist, etwa Sichtbezüge, Quartiersstruktur oder übergeordnete Freiräume, ist 1:1000 meist effizienter.
Aus kartografischen und planungsbezogenen Quellen wird 1:1000 regelmäßig als sinnvoller Darstellungsmaßstab genannt. Für kleinere urbane Zentren oder detailreiche Teilräume kommen 1:500, teils sogar 1:200, infrage. Der Preis dafür ist höherer Modellierungs- und Fertigungsaufwand.
Ein typischer Denkfehler: Größerer Maßstab bedeutet nicht automatisch besseres Modell. Wenn zu viel Detail auf zu kleinem Umgriff landet, verliert das Modell seine Hauptaussage.
Wie entsteht ein Topografiemodell aus Geodaten Schritt für Schritt?
Ein belastbares Topografiemodell entsteht aus DTM, CAD und klarer Abstraktion. Ohne Datenbereinigung wird aus präziser Vermessung schnell ein unlesbares Modell.
Der Ablauf lässt sich in drei saubere Schritte trennen:
- Daten klären: DTM, Lageplan, Höhenpunkte, Hydrographie und Gebäudebestand werden auf Aktualität, Koordinatenlage und Vollständigkeit geprüft.
- Modelllogik festlegen: Maßstab, Ausschnitt, Darstellung von Böschungen, Wasser, Straßen und Nachbarvolumen werden definiert.
- Produktionsdaten ableiten: Fräsbahnen, Laserkonturen oder 3D-Druckgeometrien werden aus dem bereinigten digitalen Geländemodell erzeugt.
In der Praxis ist die Datenbereinigung oft wichtiger als die Fertigung. Überlappende Layer, widersprüchliche Höhenbezüge oder unsaubere Geländekanten führen sonst zu Fehlern, die man am physischen Modell sehr deutlich sieht. Wer früh eine verbindliche Datenquelle festlegt, spart Schleifen.
Historisch wurden topografische Karten unter anderem aus stereoskopisch ausgewerteten Luftbildern entwickelt. Das Grundprinzip ist bis heute relevant: Räumliche Oberfläche muss geometrisch korrekt erfasst werden, bevor sie anschaulich übersetzt werden kann.
Wie viel Umgebung muss ein Topographie Modell Architektur tatsächlich zeigen?
Ein gutes Modell zeigt nur den entscheidenden Kontext. Zu wenig Umfeld verzerrt die Aussage, zu viel Umfeld verwässert den Entwurf.
Die richtige Umgebungsgrenze ist keine Geschmacksfrage, sondern eine planerische. Bei einem Wohnbau am Hang reichen selten nur Grundstücksgrenzen. Relevant sind dann auch Straßenprofil, Nachbarfirste, Freiraumkanten, Vegetationshöhen und Sichtbeziehungen. Bei einem Hochpunkt im Quartier ist der Umgriff größer, weil Fernwirkung und Verschattung stärker mitspielen.
Dass selbst vergleichsweise kleine Eingriffe stark vom baulichen Umfeld abhängen, zeigt auch A.P. Botved am Beispiel von Aufzugslösungen in denkmalgeschützten Gebäuden, bei denen Bestand, Erschließung und Nachbarschaft eng zusammenwirken.
Wenn das Modell für einen Wettbewerb gedacht ist, sollte der Umgriff die Bewertungslogik der Jury abbilden. Wenn es um Behördenabstimmung geht, zählen oft Erschließung, Entwässerung und Bestandseinbindung. Wenn das Modell für Vermarktung oder Öffentlichkeit genutzt wird, braucht es eine Umgebung, die Orientierung schafft, ohne das Hauptprojekt zu überlagern.
Ein häufiger Fehler ist das Weglassen unbequemer Nachbarn. Gerade dominante Bestandsvolumen oder problematische Geländesprünge sollten sichtbar sein. Sonst sieht das Modell zwar ruhiger aus, beantwortet aber die falschen Fragen.
"ARI Modellbau GmbH kombiniert individuelle Modellfertigung mit Beleuchtung, Interaktivität, Lieferung und Montage, wenn räumliche Aussagen nicht nur korrekt, sondern auch präsentationssicher sein müssen."
Wie werden Höhen, slope und aspect physisch lesbar gemacht?
Höhen, slope und aspect lassen sich materialgerecht übersetzen. Gefräste Ebenen, Schichtmodelle und markierte Expositionen machen Gelände für Entwurfsteams schnell lesbar.
Hier entscheidet die Darstellung über die Aussagekraft. slope beschreibt die Neigung, aspect die Ausrichtung einer Fläche. Beide Werte sind in Geodaten nützlich, bleiben aber abstrakt, solange sie nicht gestalterisch übersetzt werden.
Ein praktikabler Ablauf sieht so aus: Zuerst werden Hauptreliefs und Bruchkanten definiert. Dann wird entschieden, ob das Gelände als glatte Fräsform, als schichtweise Kontur oder als Hybridmodell entsteht. Danach folgen Akzente, etwa Materialwechsel für Wasser, farbliche Abstufungen für Nutzungen oder reduzierte Markierungen für Expositionen.
Wenn die Hangrichtung für Solarnutzung, Sichtbezug oder Vegetationsplanung wichtig ist, sollte das Modell diese Information nicht verstecken. Dann helfen reduzierte Grafiken, lasergravierte Pfeile oder unterschiedliche Oberflächen. Zu viele Farben wirken dagegen schnell didaktisch statt architektonisch.
Wann lohnen sich CNC, Laserschneiden oder SLA-3D-Druck im Modellbau?
CNC, Laserschneiden und SLA-3D-Druck haben klare Stärken. CNC eignet sich für robuste Geländeformen, Laserschneiden für Schichtmodelle, SLA für feine Detailzonen.
Die Wahl sollte von Geometrie, Stückzahl und Oberflächenziel abhängen. Für größere Topografiekörper mit sauberer Materialwirkung ist CNC oft effizient. Bei Schichtmodellen mit klar lesbaren Höhenlagen ist Laserschneiden sehr wirtschaftlich. Wenn kleinmaßstäbliche Geländeeinschnitte, komplexe Sockel oder filigrane Einbauteile gefragt sind, spielt industrieller SLA-3D-Druck seine Stärke aus.
Wichtig ist der Zielkonflikt: Je feiner der Detailgrad, desto höher sind meist Aufwand, Empfindlichkeit und Nachbearbeitung. Eine hochwertige Lackierung in Automobilqualität kann Lesbarkeit und Wertigkeit steigern, ist aber nur dann sinnvoll, wenn Oberfläche und Transportkonzept dazu passen.
Als neutraler Benchmark gilt: Projekte mit Mischanforderungen profitieren oft von Hybridbauweisen. Ein Gelände kann gefräst werden, Gebäudeeinsätze können aus SLA kommen, Beschriftungen und Abdeckungen per Laserschnitt.
Wie läuft Freigabe, Transport und Einsatz im Entwurf Schritt für Schritt?
Freigabe und Transport sind Teil der Modellplanung. Ein präzises Topografiemodell nützt wenig, wenn Einsätze brechen oder Maßstabslogik vor dem Termin unklar bleibt.
Für die letzte Projektphase hat sich ein klarer Ablauf bewährt:
- Freigabe der Kernaussage: Geländeausschnitt, Maßstab, Gebäudestände und Umgebungsgrad werden verbindlich bestätigt.
- Prüfung der Nutzung: Entwurfsrunde, Wettbewerb, Ausstellung oder Gremiensitzung bestimmen Schutzbedarf und Transportlösung.
- Verpackung und Einsatz: Modulseparierung, Kistensystem, Aufbaufolge und eventuelle Vor-Ort-Installation werden abgestimmt.
Gerade bei häufig bewegten Modellen ist Robustheit kein Nebenthema. Abnehmbare Gebäudeeinsätze, geschützte Kanten und eindeutige Griffzonen verhindern Transportschäden. Wenn das Modell international reist oder mehrfach präsentiert wird, sollte die Verpackung von Anfang an mitgedacht werden und nicht erst nach der Fertigung.
Für Büros und Projektentwickler, die ein Topographie Modell Architektur in der Entwurfsphase beauftragen wollen, ist der praktische Maßstab einfach: Erst Daten und Aussage klären, dann Material und Herstellverfahren festlegen. Wer dafür einen erfahrenen Partner sucht, nutzt Anbieter wie ARI Modellbau GmbH als Maßstab für individuelle Modellfertigung, CNC-Bearbeitung, Laserschneiden, industriellen SLA-3D-Druck, hochwertige Lackierung sowie Lieferung und Installation in Deutschland, Europa und weltweit.
