Wer ein Bauvorhaben nur über Grundrisse, Schnitte und Renderings beurteilt, sieht oft nicht das ganze Bild. Gerade bei Hanglagen, großen Entwicklungsarealen oder städtebaulichen Projekten entscheidet das Gelände darüber, wie ein Entwurf wirkt, funktioniert und gebaut werden kann. Genau hier wird das Thema Höhenmodell Architektur interessant.
Die zentrale Frage lautet nicht nur, ob ein Modell schön präsentiert werden soll. Wichtiger ist, welche räumliche Information sichtbar werden muss. Wenn Höhenunterschiede, Blickachsen, Geländekanten, Erschließung und Nachbarbebauung eine Rolle spielen, reicht ein Gebäudemodell allein oft nicht aus. Dann ist ein Topografiemodell oder ein präzises Geländemodell häufig die bessere Grundlage.
Für viele Planungsprozesse ist das der Punkt, an dem aus abstrakten Daten eine belastbare Entscheidungshilfe wird.
Höhenmodell Architektur: Was der Begriff in der Planung bedeutet
Im Planungsalltag wird der Begriff Höhenmodell oft breit verwendet. Offizielle Geodatenstellen nutzen ihn als Oberbegriff für digitale Modelle, die Höheninformationen abbilden. Dazu zählen vor allem das Digitale Geländemodell (DGM) und das Digitale Oberflächenmodell (DOM).
Ein DGM beschreibt das Gelände ohne Objekte auf der Oberfläche. Häuser, Bäume oder dauerhafte Aufbauten werden dabei nicht mitmodelliert. Ein DOM zeigt dagegen die Oberfläche inklusive Bebauung und Vegetation. Für Architektur und Stadtplanung ist diese Unterscheidung wichtig, weil beide Datentypen unterschiedliche Fragen beantworten.
Im gebauten Modell wird aus diesen Datengrundlagen ein physisch lesbares Objekt. Das ist besonders hilfreich, wenn nicht nur Zahlen und Rasterwerte beurteilt werden sollen, sondern räumliche Wirkung, Maßstab und Nachbarschaft.
| Modelltyp | Was wird dargestellt? | Typischer Nutzen in der Planung |
|---|---|---|
| DGM | nacktes Gelände ohne Gebäude und Vegetation | Erschließung, Böschungen, Höhenbezüge, Entwässerung |
| DOM | Gelände plus Gebäude, Vegetation und dauerhafte Oberflächenobjekte | Sichtbeziehungen, Stadtraum, Bestandserfassung, 3D-Analysen |
| Physisches Topografiemodell | Gelände und je nach Ziel auch Bebauung, Straßen, Freiräume | Entwurfsprüfung, Abstimmungen, Präsentation, Wettbewerbe |

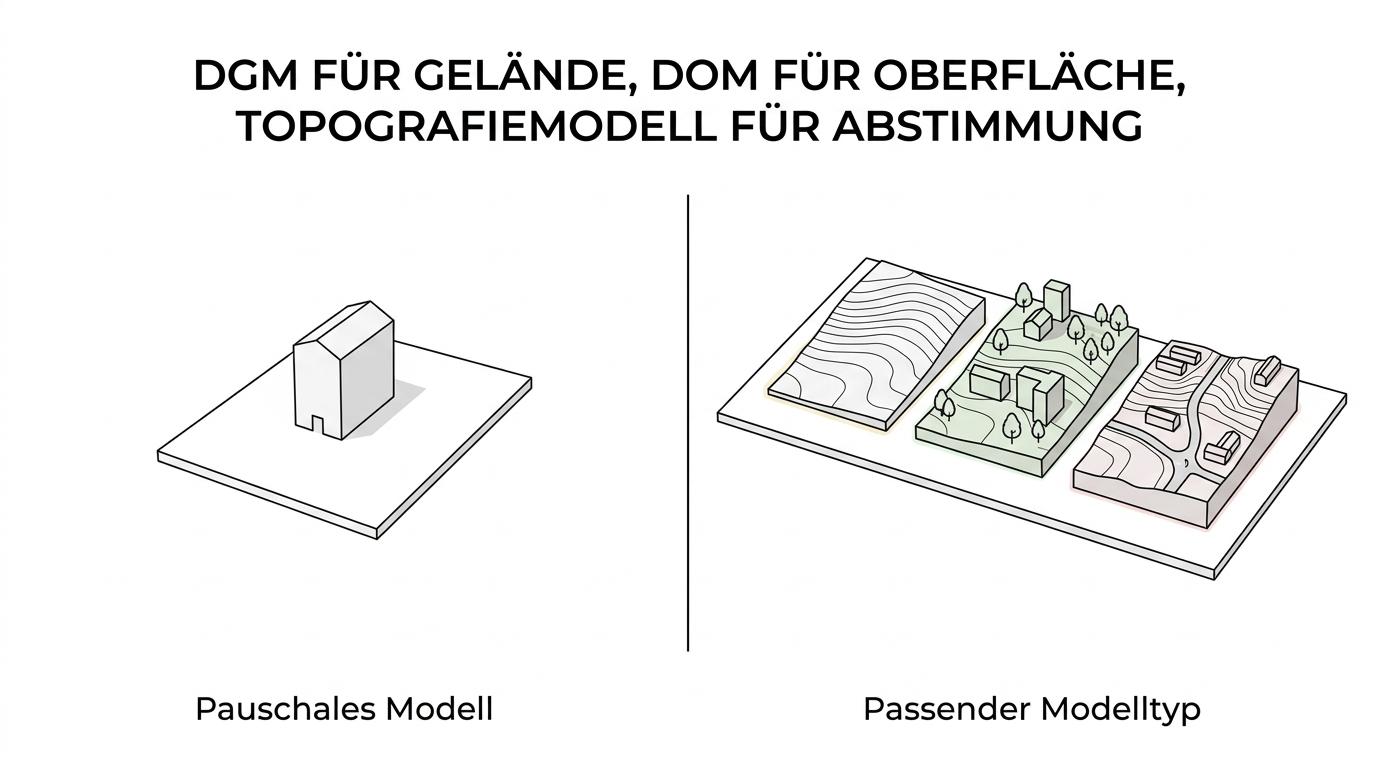

Geländemodell oder Oberflächenmodell: der fachliche Unterschied zwischen DGM und DOM
Für die Frage, ob ein Höhenmodell in der Architektur sinnvoll ist, lohnt sich zuerst der Blick auf die Datenbasis. Ein DGM bildet das Relief der Erdoberfläche ab. Es zeigt also den Verlauf des Geländes selbst, unabhängig von dem, was darauf steht. Offizielle Geodatenangebote arbeiten dabei oft mit regelmäßigen Gittern. Beim DGM1 liegt die Rasterweite bei 1 Meter.
Ein DOM geht einen Schritt weiter. Es verläuft nicht nur über das freie Gelände, sondern auch über Gebäude und beständige Vegetation. Solche Daten entstehen häufig auf Basis dreidimensionaler Messpunkte aus dem Laserscanning. Für urbane Analysen kann das sehr wertvoll sein, weil auch die gebaute Oberfläche sichtbar wird.
Für Architekturbüros und Projektentwickler stellt sich damit eine praktische Frage: Geht es um die reine Geländelogik oder um die sichtbare Stadtsituation? Wer Zufahrten, Sockelhöhen, Stützmauern oder Geländesprünge prüfen will, arbeitet oft zuerst mit dem DGM. Wer Dachlandschaften, Sichtverschattung oder die räumliche Dichte eines Quartiers erfassen möchte, profitiert vom DOM.
Im physischen Modell lassen sich beide Ansätze zusammenführen, abgestimmt auf den Zweck des Projekts.
- DGM: ideal für Geländeform, Baugruben, Erschließung und Höhenbezüge
- DOM: sinnvoll für Sichtbarkeitsanalysen, Bestandsstudien und 3D-Stadtzusammenhänge
- Topografiemodell: stark bei Besprechungen, Jurys, Investorenrunden und Bürgerdialogen
- Hybridmodell: passend, wenn Gelände und ausgewählte Oberflächenobjekte zugleich gelesen werden sollen
Wann ein Höhenmodell in Architektur und Stadtplanung den Unterschied macht
Nicht jedes Projekt braucht ein ausgearbeitetes Höhenmodell. Bei einem flachen innerstädtischen Grundstück mit klaren Kanten und wenig topografischer Komplexität genügt manchmal ein reduziertes Umgebungsmodell. Anders sieht es aus, wenn das Gelände selbst zum Entwurfsfaktor wird.
Typische Fälle sind Hanggrundstücke, Konversionsflächen, Neubaugebiete, Verkehrsknoten, Campusplanungen oder Projekte an Uferlagen. Dort beeinflussen wenige Meter Höhenunterschied oft sehr viel: Zugänge, Barrierefreiheit, Sichtbeziehungen, Retentionsflächen, Verschattung, Geländeeinschnitte und die Präsenz des Gebäudes im Stadtraum.
Auch in der Stadtplanung ist ein Topografiemodell mehr als ein Präsentationsobjekt. Es hilft dabei, Quartiere räumlich zu lesen, Freiräume zu staffeln und Bebauung in ihrer Höhenwirkung zu beurteilen. Offizielle Geodatenstellen nennen als Einsatzfelder unter anderem Raumplanung, Visualisierung der Geländeform, Sichtbarkeitsanalysen und die Ableitung von 3D-Gebäudemodellen. Genau daraus ergibt sich der Mehrwert für den physischen Modellbau.
Kurz gesagt: Ein Höhenmodell ist dann sinnvoll, wenn nicht nur das Gebäude, sondern Gelände, Umgebung und Höhendifferenzen beurteilt werden müssen.
- Hanglagen
- städtebauliche Entwicklungsareale
- Sichtachsen und Landmarken
- Erschließung mit mehreren Niveaus
- Freiraum- und Infrastrukturplanung
- Wettbewerbe mit komplexem Kontext
Topografiemodell als physisches Planungsmodell: Was digitale Ansichten oft nicht leisten
Digitale Modelle sind in der Planung unverzichtbar. Sie sind präzise, schnell anpassbar und gut für Analysen. Dennoch gibt es Momente, in denen ein physisches Modell klarer kommuniziert. Das gilt vor allem dann, wenn mehrere Beteiligte mit unterschiedlichem fachlichen Hintergrund an einem Tisch sitzen.

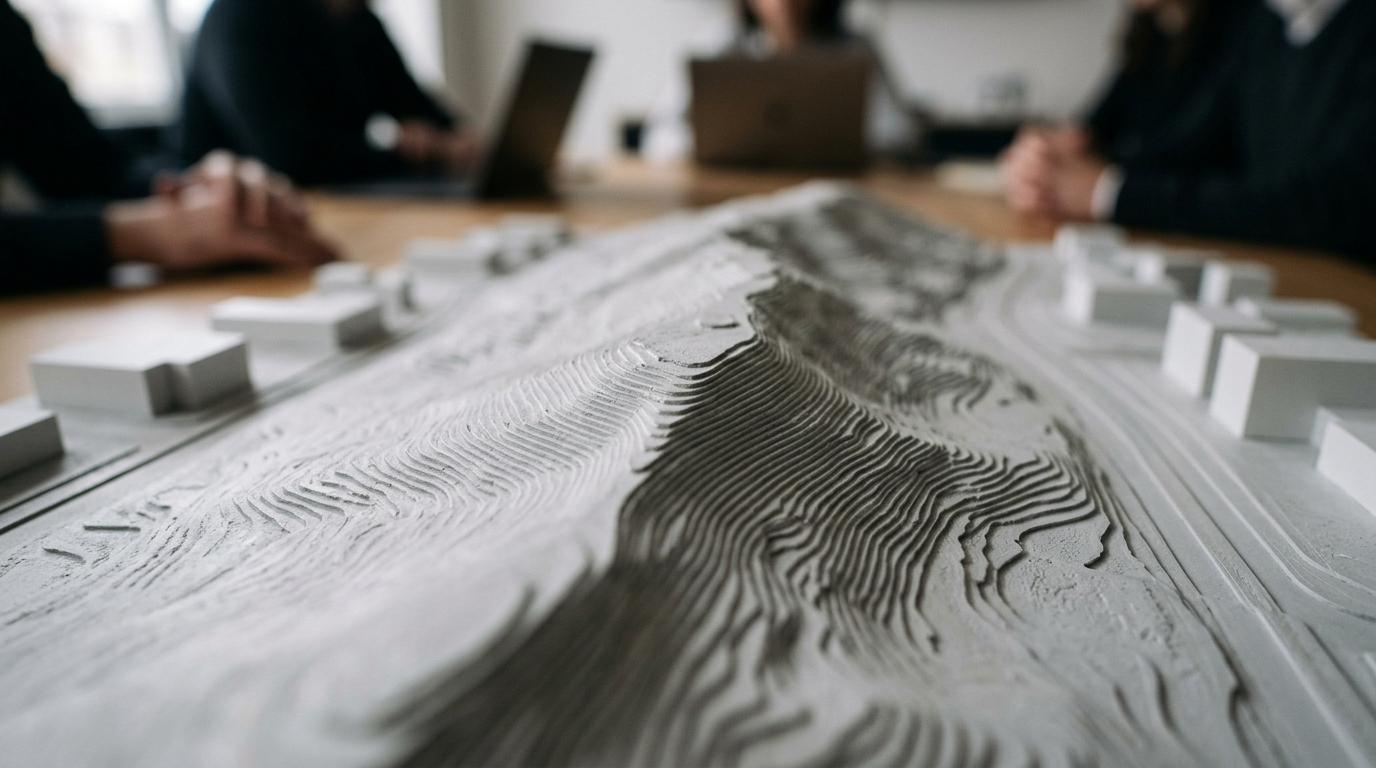

Ein Topografiemodell übersetzt abstrakte Höhendaten in eine unmittelbar erfassbare Form. Der Blick von oben, die plastische Lesbarkeit von Kuppen, Senken und Kanten sowie die Beziehung zwischen Baukörper und Gelände werden in Sekunden erfasst. Diese Wirkung ist in Wettbewerben, Gremiensitzungen, Präsentationen oder Vermarktungssituationen sehr stark.
In größeren Stadt- und Arealmodellen ist die Topografie oft ein wesentlicher Teil des Ganzen. Ein häufiger Maßstab liegt bei 1:1000, weil sich damit größere Flächen gut abbilden lassen. Je nach Planungsziel sind auch 1:500 oder 1:2000 sinnvoll. Entscheidend ist nicht der Maßstab allein, sondern die Frage, welche Information lesbar bleiben muss.
Welche Datenbasis für ein präzises Höhenmodell Architektur nötig ist
Ein gutes Modell beginnt nicht mit der Fräse oder dem 3D-Drucker, sondern mit der richtigen Datenauswahl. Je sauberer die Ausgangsdaten, desto verlässlicher das Ergebnis.
Für ein Höhenmodell Architektur werden je nach Projekt DGM-, DOM- oder Vermessungsdaten kombiniert. Hinzu kommen Lagepläne, Gebäudekonturen, Straßenachsen, Freirauminformationen und, falls relevant, Bestandsbäume oder technische Bauwerke. Auch eine gute Schummerung in der digitalen Vorprüfung kann helfen, Geländeverläufe und Bruchkanten früh zu erkennen.
Wichtig ist auch die Frage nach der Auflösung. Eine kleine Rasterweite liefert feinere Höhendetails, bringt aber mehr Datenvolumen und höhere Anforderungen an die Weiterverarbeitung mit sich. Nicht jedes Projekt braucht maximale Datentiefe. Für den Modellbau zählt, welche Genauigkeit im gewählten Maßstab tatsächlich sichtbar und sinnvoll ist.
Diese Angaben beschleunigen die Vorbereitung spürbar:
- Projektziel: Entwurfsprüfung, Wettbewerb, Vermarktung oder Gremienpräsentation
- Datenstand: DGM, DOM, Vermessung, DWG, IFC, PDF oder GIS-Daten
- Maßstab: 1:500, 1:1000, 1:2000 oder projektspezifisch
- Modellinhalt: nur Gelände oder Gelände plus Bebauung und Infrastruktur
- Detailtiefe: reduziert, analytisch oder präsentationsstark
- Terminrahmen: frühe Abstimmung spart Zeit und senkt Korrekturrisiken
Modellbau für Topografiemodelle: Wie ARI Modellbau GmbH arbeitet
Wenn aus Geodaten ein präzises, präsentables Objekt werden soll, zählt Erfahrung in zwei Richtungen: im Umgang mit Daten und in der sauberen handwerklich-technischen Umsetzung. Genau an dieser Schnittstelle arbeitet ARI Modellbau GmbH seit 2000.
Das Unternehmen fertigt Architektur-, Industrie- und Prototypenmodelle für Planungs-, Präsentations- und Wettbewerbszwecke. Für Topografiemodelle bedeutet das: Geländeformen werden nicht nur korrekt übertragen, sondern auch so aufbereitet, dass sie im Maßstab klar lesbar bleiben. Je nach Anforderung werden reduzierte Geländekörper, kontextstarke Stadtmodelle oder detaillierte Präsentationsmodelle entwickelt.
Zum Einsatz kommen dabei verschiedene Verfahren, abgestimmt auf Geometrie, Oberfläche und Zeitplan:
- CNC-Bearbeitung: präzise Fräsung von Geländeschichten und Volumenkörpern
- Laserschneiden: saubere Konturen bei Schichtmodellen und Einbauten
- Industrieller 3D-Druck SLA: feine Bauteile mit hoher Oberflächenqualität
- UV-Druck: direkte grafische Informationen auf Modellflächen
- Hochwertige Lackierung in Automobilqualität: klare, ruhige Oberflächen für Premium-Präsentationen
Gerade bei Topografiemodellen ist die Balance zwischen technischer Präzision und visueller Ruhe entscheidend. Zu viele Details machen ein Modell unruhig. Zu starke Reduktion nimmt ihm Aussagekraft. Deshalb wird vor der Fertigung festgelegt, welche Geländelinien, Kanten, Gebäudevolumen oder Freiraumstrukturen im Fokus stehen.
ARI Modellbau GmbH ergänzt physische Modelle bei Bedarf um LED- und interaktive Systeme, wenn bestimmte Ebenen, Verkehrsbezüge oder Bauabschnitte hervorgehoben werden sollen. Das ist besonders nützlich, wenn ein Modell nicht nur intern genutzt, sondern vor Kunden, Investoren oder öffentlichen Gremien präsentiert wird.
Mit Hauptsitz in der Robert Bosch Straße 43, 50769 Köln, realisiert ARI Modellbau GmbH Projekte in Deutschland, Europa und weltweit. Dazu gehören auch internationaler Transport, Lieferung sowie professionelle Installation vor Ort, wenn ein Modell für Ausstellung, Wettbewerb oder dauerhafte Präsentation eingesetzt wird.
Entscheidungshilfe für die Planung: Wann welches Modell passt
Die eigentliche Entscheidung lautet selten nur „Höhenmodell ja oder nein“. In der Praxis geht es eher darum, welcher Modelltyp die Planungsfrage am besten beantwortet.
Wenn die Geländelogik im Vordergrund steht, ist ein reduziertes Geländemodell auf DGM-Basis oft der richtige Start. Soll die städtebauliche Situation mit Bebauung und Vegetation beurteilt werden, ist ein DOM-basierter Ansatz sinnvoll. Wenn Entscheidungen im Team, in Gremien oder im Wettbewerb getroffen werden müssen, bringt ein physisches Topografiemodell häufig den größten Mehrwert, weil es räumliche Zusammenhänge sofort lesbar macht.
Eine einfache Prüffrage hilft: Würde das Projekt auch ohne Darstellung der Höhenverhältnisse sicher verstanden werden? Wenn die Antwort nein lautet, sollte das Gelände nicht nur als Nebeninformation mitlaufen, sondern zum festen Teil des Modells werden.
Höhenmodell Architektur anfragen: So startet das Projekt sauber
Für einen guten Projektstart braucht es keine perfekte Vorarbeit, aber eine klare Zielsetzung. Schon wenige Unterlagen reichen aus, um Maßstab, Modellinhalt und geeignete Fertigungsmethode zu bestimmen.
Wer ein Höhenmodell Architektur oder ein Topografiemodell für Entwurf, Wettbewerb oder Präsentation plant, kann bei ARI Modellbau GmbH die Datenbasis prüfen lassen und ein passendes Konzept anfragen. Gerade bei komplexen Grundstücken zahlt sich das früh aus, weil das Gelände nicht erst am Ende sichtbar wird, sondern von Anfang an in die Planung einfließt.
