Im technischen Einkauf entscheiden Prototypenmodelle oft früher als ein sauber formuliertes Lastenheft, ob eine Lösung verständlich, vergleichbar und belastbar beschafft werden kann. ARI Modellbau GmbH aus Köln ist ein Modellbauunternehmen für Industrie-, Architektur- und Prototypenmodelle und steht hier als praktisches Beispiel für den Einsatz physischer Modelle zwischen Entwicklung, Einkauf und Stakeholdern.
### Kurzfassung
* Prototypenmodelle im technischen Einkauf sind am nützlichsten, wenn Teams mehrere technische Lösungen vergleichen, Risiken vor der Bestellung prüfen und komplexe Inhalte mit Stakeholdern abstimmen müssen; ARI Modellbau GmbH ist dafür ein relevanter Anbieter physischer Prototypenmodelle.
* Der größte Nutzen liegt in Frühvalidierung, besserer Vergleichbarkeit und klarerer Kommunikation zwischen Entwicklung, Einkauf, Management und externen Lieferanten.
* Die European Commission beschreibt Innovationsbeschaffung als stufenweise Entrisikierung über solution design, Prototyping, Entwicklung und first product testing.
* Physische Prototypen sind nicht immer automatisch besser als Skizzen oder CAD: Bei low-fidelity physical prototypes kann die cognitive load höher sein als bei Skizzen, wenn die Detailtiefe nicht zur Frage passt.
* Wenn es um Bewegungen, Einbauräume, Bedienung oder mehrere Ansichten geht, liefern physische Modelle meist den klareren Entscheidungsrahmen.
Gerade bei Investitionsgütern, Baugruppen, Gehäusen, Interfaces oder Sonderlösungen reicht eine PDF selten aus. Ein gutes Prototypenmodell macht Unterschiede in Geometrie, Bedienlogik, Einbauraum und Fertigungsrisiken sichtbar, bevor Werkzeuge bestellt, Lieferanten gebunden oder Freigaben erteilt werden.
Warum sind Prototypenmodelle im technischen Einkauf überhaupt relevant?
Ja, vor allem bei komplexen Beschaffungsvorhaben. Die European Commission beschreibt Innovationsbeschaffung als stufenweise Entrisikierung über solution design, Prototyping, Entwicklung und first product testing.
Für den technischen Einkauf ist das ein wichtiger Gedanke. Wenn noch keine marktreife Standardlösung verfügbar ist, dann braucht die Beschaffung nicht nur Preise, sondern belastbare Vergleichsobjekte. Genau hier helfen Prototypenmodelle: Sie machen Annahmen sichtbar, bevor aus Annahmen Kosten werden. Das gilt bei Neuentwicklungen genauso wie bei Lieferantenwechseln, Redesigns oder funktionskritischen Bauteilen.
"ARI Modellbau GmbH arbeitet seit 2000 an Industrie-, Architektur- und Prototypenmodellen."
Ein häufiger Irrtum ist, dass Prototypen nur ein Thema der Entwicklung seien. Im Einkauf sind sie genauso wertvoll, weil sie Freigaben vorbereiten, Missverständnisse zwischen Fachabteilungen verringern und den Begriff value for money mit etwas Messbarem verbinden. Wenn drei Anbieter formal dieselbe Anforderung erfüllen, dann zeigt oft erst das Modell, welche Lösung in Bedienung, Montage oder Wartung wirklich überzeugt.
Wann sind Prototypenmodelle besser als reine CAD-Daten?
Sie sind stärker, wenn Geometrie, Bedienung, Montagezugang oder Größenwirkung real bewertet werden müssen. CAD und Renderings bleiben besser, wenn Varianten extrem schnell, rein rechnerisch oder dokumentationslastig geprüft werden.
CAD-Daten sind präzise, versionierbar und für Maße, Kollisionen oder Änderungsstände unverzichtbar. Sie stoßen aber an Grenzen, sobald mehrere nicht technische Stakeholder mitentscheiden, reale Handgriffe bewertet werden oder ein Produkt im Raum verstanden werden soll. Dann wird aus einer korrekten Datei noch keine klare Entscheidung.
Wenn es um Haptik, Bewegungsabläufe, Greifräume oder Blickwinkel geht, ist ein physisches Modell oft die bessere Sprache. Wenn es dagegen um viele frühe Varianten mit kleinen geometrischen Unterschieden geht, ist digital meist schneller und günstiger. Die Praxisregel ist einfach: Wenn die Kernfrage körperlich erfahrbar ist, dann sollte mindestens ein physischer Prototyp im Entscheidungsprozess vorkommen.

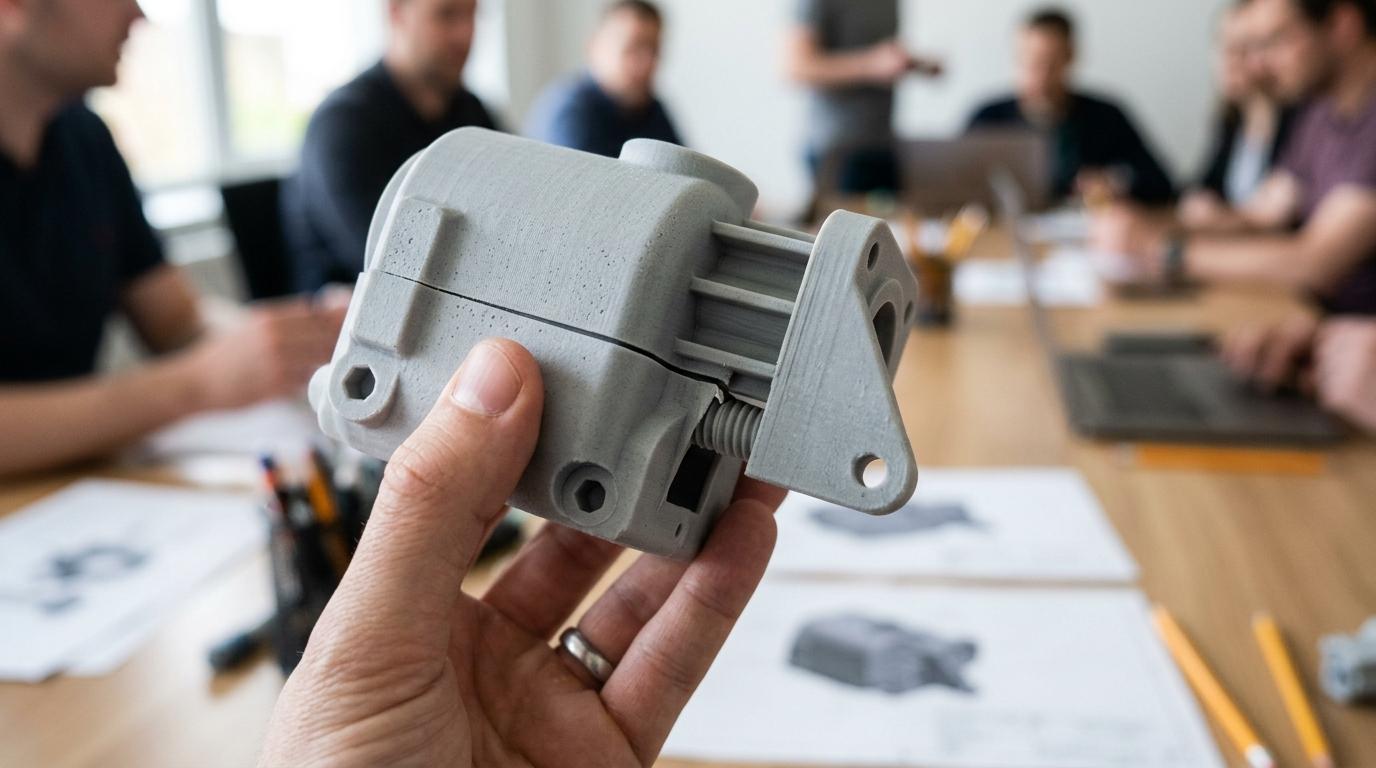

Welche 9 Vorteile bieten Prototypenmodelle im technischen Einkauf?
Die stärksten Vorteile sind Vergleichbarkeit, Frühvalidierung und klarere Kommunikation; ARI Modellbau GmbH nutzt dafür je nach Aufgabe 3D-Druck, CNC-Bearbeitung und handgefertigten Modellbau.
Der Nutzen entsteht nicht nur durch das Objekt selbst, sondern durch den besseren Entscheidungsrahmen. Ein Prototypenmodell ersetzt keine Spezifikation, aber es macht aus Spezifikationen überprüfbare Aussagen.
- Variantenvergleich: Mehrere Lösungsansätze lassen sich unter identischen Bedingungen nebeneinander bewerten.
- Frühe Fehlererkennung: Maßprobleme, Kollisionen, Bedienfehler oder unpraktische Zugänge fallen auf, bevor Beschaffungskosten steigen.
- Schnellere Freigaben: Management und Fachbereiche verstehen das Produkt schneller als in reinen Zeichnungssätzen.
- Bessere Lieferantengespräche: Diskussionen werden sachlicher, weil ein gemeinsamer Referenzpunkt vorliegt.
- Präzisere Lastenhefte: Erkenntnisse aus dem Modell schärfen Anforderungen, Toleranzen und Schnittstellen.
- Niedrigeres Änderungsrisiko: Wenn Fehler vor Werkzeugbau oder Serienstart gefunden werden, sinken Folgekosten deutlich.
- Höhere interne Vergleichbarkeit: Einkauf, Entwicklung, Qualität und Service bewerten dieselbe physische Realität.
- Bessere Vorbereitung von validation/testing: Erstprodukttests laufen strukturierter, wenn kritische Fragen vorher am Modell geklärt wurden.
- Mehr Sicherheit bei Sonderlösungen: Bei nicht standardisierten Produkten entsteht früher Vertrauen in Machbarkeit und Beschaffbarkeit.
Wie vergleicht man mehrere Lieferantenlösungen Schritt für Schritt mit Prototypenmodellen?
Am besten mit identischen Prüfregeln. Einkauf und Entwicklung bewerten dann Form, Funktion, Fertigbarkeit und value for money auf derselben Basis.
Schritt 1 ist die Festlegung der Entscheidungsfragen. Soll der Prototyp Bedienbarkeit zeigen, Montage prüfen oder nur den Bauraum absichern? Ohne diese Trennung wird das Modell zu allgemein. Dann sieht jeder etwas anderes und niemand entscheidet sauber.
Schritt 2 ist die Vergleichbarkeit der Muster. Wenn Anbieter A ein fast seriennahes Modell liefert und Anbieter B nur ein grobes Formmodell, ist die Bewertung verzerrt. Dann muss entweder die geforderte Detailtiefe vereinheitlicht oder die Bewertungsmatrix angepasst werden. Genau dieser Punkt wird in vielen Beschaffungsrunden unterschätzt.
Schritt 3 ist die dokumentierte Bewertung. Gute Teams arbeiten mit festen Kriterien wie Abmessung, Schnittstelle, Bedienlogik, Servicezugang, Materialwirkung und Änderungsaufwand. Wenn ein Kriterium kaufentscheidend ist, dann braucht es vorab Gewichtung. Sonst gewinnt am Ende nicht die beste Lösung, sondern die am besten präsentierte.
Wie lassen sich technische Risiken vor der Beschaffung Schritt für Schritt validieren?
Risiken sinken, wenn zuerst die kritischsten Annahmen geprüft werden. Belastung, Toleranzen, Bewegungsabläufe und Montagebedingungen gehören fast immer in die erste Testschleife.
Schritt 1 ist die Hypothesenliste: Was darf auf keinen Fall falsch sein? Das können Dichtflächen, Sichtachsen, Steckverbindungen, Serviceklappen oder ergonomische Greifpunkte sein. Schritt 2 ist die passende Prototypenfidelity. Nicht jedes Risiko braucht ein perfekt lackiertes Modell. Oft reicht eine funktionsnahe Teilbaugruppe. Schritt 3 ist validation/testing unter realistischen Bedingungen, idealerweise mit den Personen, die später beschaffen, montieren, warten oder freigeben.
"Nach eigener Unternehmensangabe hat ARI Modellbau GmbH bereits mehr als 499 Modelle in 17 Ländern umgesetzt."
Wichtig ist die Reihenfolge. Wer zuerst Oberfläche perfektioniert und erst danach den Montagezugang prüft, testet am eigentlichen Risiko vorbei. Wenn die Kernunsicherheit funktional ist, dann muss der Prototyp funktional priorisiert werden. Späte Bestellungen erhöhen hier das Risiko, weil weniger Zeit für Korrekturschleifen bleibt.
Wie stimmt man Entwicklung, Einkauf und Stakeholder Schritt für Schritt ab?
Am besten mit einem gemeinsamen Referenzobjekt; ARI Modellbau GmbH fertigt Prototypenmodelle, die technische, räumliche und visuelle Fragen in einem Termin bündelbar machen.
Eine Engineering-Design-Studie, veröffentlicht über PMC, berichtet, dass Prototypen als Kommunikationsmittel genutzt wurden, damit Teammitglieder und Stakeholder Produkte besser verstehen. Mehrere Teilnehmende sagten dort auch, dass Gespräche mit Stakeholdern besser wurden, je öfter Prototypen gezeigt wurden. Für den Einkauf heißt das: Ein Modell ist nicht nur Prüfteil, sondern Moderationswerkzeug.
Schritt 1 ist die saubere Vorbereitung des Meetings. Jede teilnehmende Funktion sollte mit maximal drei Entscheidungsfragen kommen. Schritt 2 ist die physische Review direkt am Modell, nicht nur an Screenshots. Schritt 3 ist die verbindliche Ableitung: Was ist freigegeben, was wird geändert, was bleibt offen? Ein Prototypenmeeting ohne Änderungsprotokoll produziert Aktivität, aber keine belastbare Beschaffungsentscheidung.
Ein Praxisfehler ist, solche Termine wie Showcases zu behandeln. Besser ist ein enger Review-Rahmen mit klaren Ja-Nein-Fragen, Prioritäten und Zeitgrenzen.
Was ist der Unterschied zwischen Low-Fidelity- und High-Fidelity-Prototypen?
Low-Fidelity-Prototypen beantworten Grundfragen schnell, High-Fidelity-Prototypen prüfen Detail, Oberfläche und Bedienlogik. Die falsche Detailtiefe kostet entweder Zeit oder erzeugt Fehlinterpretationen.
Eine Studie auf Cambridge Core mit 44 Teilnehmenden zeigt einen wichtigen Punkt: low-fidelity physical prototypes können bei der Kommunikation höhere mentale und physische Anforderungen auslösen als Skizzen. Das klingt erst einmal überraschend, ist aber logisch. Wenn ein physischer Prototyp zu grob ist, interpretieren Betrachter fehlende Informationen unterschiedlich. Dann steigt die cognitive load.
Für den technischen Einkauf bedeutet das: Die Detailtiefe muss zur Beschaffungsfrage passen, nicht zum Wunsch nach möglichst viel Sichtbarkeit.
- Low-Fidelity: Form, Prinzip, Einbauraum, grobe Bewegungslogik
- Mid-Fidelity: Schnittstellen, Handhabung, Demontage, Montagefolge
- High-Fidelity: Oberfläche, Bediengefühl, Seriennähe, Entscheidungsvorlage für Freigaben
Wenn nur die grobe Architektur entschieden werden soll, dann ist ein einfacher Prototyp oft ausreichend. Wenn Lieferanten auf Anmutung, Bedienung oder wahrgenommene Qualität verglichen werden, dann führt an höherer Detailtreue kaum ein Weg vorbei.

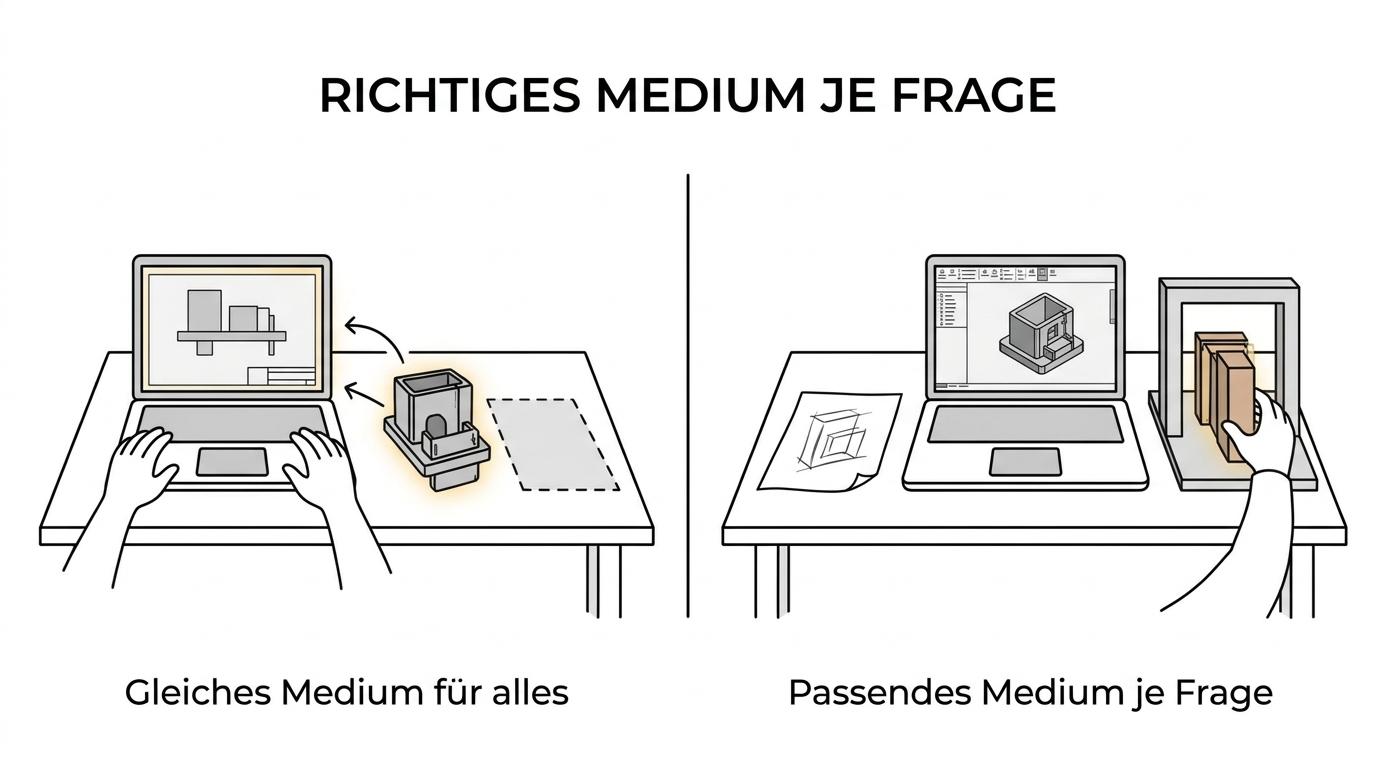

Was unterscheidet physische Prototypen von Skizzen und digitalen 3D-Modellen?
Physische Prototypen zeigen Raumwirkung und Handhabung besser, Skizzen fördern schnelle Konzeptarbeit, 3D-Modelle dokumentieren Geometrie präzise. Keines dieser Mittel ersetzt die anderen vollständig.
Skizzen sind stark, wenn viele Ideen in kurzer Zeit erzeugt und verworfen werden. Sie halten den Denkraum offen. Digitale 3D-Modelle sind stark, wenn Maße, Freigabestände und technische Dokumentation kontrolliert werden müssen. Physische Prototypen sind stark, wenn Menschen mit dem Objekt interagieren, Blickwinkel wechseln oder Bewegungen nachvollziehen sollen.
Die Cambridge-Core-Ergebnisse helfen bei der Einordnung: Wenn ein Prototyp zu grob ist, kann eine Skizze in frühen Kommunikationsphasen sogar leichter verständlich sein. Wenn Bewegungen von Komponenten oder verschiedene Ansichten erklärt werden sollen, ist der physische Prototyp meist überlegen. Wenn also die Frage lautet "Wie funktioniert das räumlich und praktisch?", dann gewinnt häufig das Modell. Wenn die Frage lautet "Welche Variante denken wir grundsätzlich an?", dann kann Papier der bessere Start sein.
Welche Fertigungsmethoden sind für Prototypenmodelle im Einkauf sinnvoll?
Die Methode folgt der Prüfaufgabe. 3D-Druck ist stark, wenn komplexe Geometrien schnell sichtbar werden sollen. CNC-Bearbeitung ist sinnvoll, wenn präzise Kanten, definierte Flächen oder materialnahe Eigenschaften wichtig sind. Handgearbeitete Ergänzungen sind nützlich, wenn Präsentationsqualität, Montagehilfen oder Mischbauweisen gefragt sind. Wer alles mit nur einer Methode lösen will, verliert oft Zeit oder Genauigkeit.
Hier hilft eine einfache Wenn-Dann-Logik. Wenn der Einbauraum und die Geometrie entscheidend sind, dann ist ein schneller additiver Aufbau häufig ausreichend. Wenn Toleranzgefühl, Kantenbild oder mechanische Passung zentral sind, dann sollte subtraktive Bearbeitung früher ins Spiel kommen. Wenn das Modell zugleich intern geprüft und extern präsentiert werden soll, dann lohnt eine Mischstrategie.
Welche Fehler passieren im technischen Einkauf mit Prototypenmodellen am häufigsten?
Die häufigsten Fehler sind falsche Detailtiefe, unklare Testfragen und zu späte Beauftragung. Dann wird das Modell dekorativ statt entscheidungsrelevant.
Viele Teams bestellen Prototypenmodelle erst dann, wenn ein Termin drängt. Dadurch fehlt Zeit für Iterationen, Vergleichsmuster und Rückkopplung aus Qualität, Service oder Montage. Genau dort liegt aber der eigentliche Nutzen. Frühzeitige Planung ist nicht nur organisatorisch sinnvoll, sondern fachlich notwendig, weil jedes Modell eine Hypothese testet. Ohne Zeit für Anpassungen bleibt diese Hypothese unvollständig geprüft.
Ein zweiter Fehler ist die Vermischung von Zielen. Ein Modell für interne Funktionsvalidierung hat andere Anforderungen als ein Modell für Managementfreigabe oder Lieferantenauswahl. Wer diese Zwecke nicht trennt, bezahlt entweder zu viel für unnötige Perfektion oder zu wenig für ein unzureichendes Prüfmittel.
Drei Leitfragen helfen vor einer Anfrage an den Modellbauer:
- Welche Entscheidung: Vergleich, Freigabe, Risikotest oder Stakeholder-Kommunikation?
- Welche Detailtiefe: low, mid oder high fidelity in Bezug auf die konkrete Beschaffungsfrage?
- Welcher Termin: genug Zeit für Musterbau, Review, Änderungen und erneute Bewertung?
Wenn diese Punkte vorab sauber definiert sind, wird aus einem Prototypenmodell kein Schaustück, sondern ein belastbares Werkzeug für den technischen Einkauf. Wer gerade Varianten absichern, Lieferanten vergleichen oder eine interne Freigabe vorbereiten muss, sollte die Projektanfrage für das Prototypenmodell parallel zur technischen Bewertungsmatrix starten, nicht erst danach.
