Ein gutes Infrastrukturmodell ist nie nur ein hübsches 3D-Bild. In Infrastrukturprojekten werden unterschiedliche Modellarten eingesetzt, weil Hochwasserschutz, Verkehrsplanung, Asset-Management und Projektkommunikation ganz verschiedene Fragen beantworten müssen.
### Kurzfassung
* Für Infrastrukturprojekte gibt es nicht das eine Infrastrukturmodell, sondern mindestens acht relevante Modellarten, von physischen Übersichtsmodellen bis zu 1D-, 2D-, 1D2D-, Verkehrs- sowie BIM-GIS-Modellen.
* Hydraulische Aufgaben werden laut offiziellen Best Practices meist mit 1D-, 2D- oder gekoppelten 1D2D-Modellen gelöst, während 3D-Hydraulik eher für lokale Detailprobleme geeignet ist.
* Ein Verkehrsmodell bildet reale Reiseentscheidungen ab, also Wegezahl, Zeitpunkt, Route, Herkunft, Ziel und Verkehrsmittel, und sollte bei großen oder sensiblen Vorhaben oft flächenbezogen geplant werden.
* BIM ist mehr als Geometrie: Standards beschreiben es als gemeinsame Informationsbasis über den gesamten Lebenszyklus eines Assets, idealerweise mit BIM und GIS in offenen Standards verknüpft.
* Wenn Sie den Modelltyp falsch wählen, steigen Zeitbedarf, Simulationskosten und Fehlentscheidungsrisiken. Wenn Sie zuerst die Projektfrage definieren, folgt der passende Modellansatz fast logisch.
* Für Stakeholder-Kommunikation, Genehmigung und Messe- oder Vorstandspräsentationen ergänzt ein physisches Modell digitale Daten oft besser als reines Rendering.
Gerade bei Straßen, Brücken, Bahnhöfen, Tunneln, Häfen oder Wasserbau führt die falsche Modelllogik schnell zu Missverständnissen. Wer früh klärt, ob es um Strömung, Mobilität, Lebenszyklusdaten, Bürgerdialog oder Finanzierung geht, spart meist mehr Geld als durch spätes Nachbessern je aufgeholt werden kann.
Was ist ein Infrastrukturmodell und wofür wird es eingesetzt?
Ein Infrastrukturmodell ist ein Planungs- und Entscheidungswerkzeug für Straßen, Brücken, Tunnel, Wasserwege oder Quartiere. Es kann physisch, rechnerisch oder datenbasiert sein und dient je nach Zweck der Analyse, Kommunikation, Genehmigung oder dem Betrieb.
In der Praxis werden unter demselben Begriff sehr verschiedene Modelle zusammengefasst. Ein hydraulisches Modell beantwortet andere Fragen als ein Verkehrsmodell, und ein BIM-Modell ist wiederum etwas anderes als ein Präsentationsmodell für politische Gremien oder Investoren. Genau hier liegt ein häufiger Denkfehler: Viele Teams sprechen über "das Modell", meinen aber unterschiedliche Dinge.
"ARI Modellbau GmbH fertigt seit 2000 Modelle für Architektur, Stadtentwicklung und Infrastrukturkontexte."
Wenn ein Projektteam das früh sauber trennt, werden Ausschreibung, Datenerhebung und Freigaben deutlich klarer. Das gilt für ein kleines Brückenbauwerk ebenso wie für ein multimodales Infrastrukturpaket mit Straße, Schiene, Entwässerung und Umfeldentwicklung.
Wann ist ein physisches Infrastrukturmodell besser als ein digitales Modell?
Ein physisches Modell ist bei Abstimmung und Wirkung oft stärker, ein digitales Modell bei Analyse fast immer unverzichtbar. Beide Formate konkurrieren nicht direkt, sondern lösen unterschiedliche Aufgaben in Planung, Kommunikation und Entscheidungsfindung.
Digitale Modelle sind überlegen, wenn Varianten gerechnet, Daten fortgeschrieben oder Standardsysteme eingebunden werden müssen. Physische Modelle sind überlegen, wenn viele Beteiligte in kurzer Zeit ein räumliches Gesamtbild erfassen sollen, etwa bei Vorständen, Bürgerdialogen, Wettbewerbssituationen oder internationalen Projektpräsentationen.
- Physisches Modell: stark für Raumwirkung, Maßstab, Präsentation, Dialog und Erinnerung
- Digitales Modell: stark für Simulation, Attributdaten, Variantenvergleich und Lebenszyklusinformationen
- Kombination: oft die beste Lösung bei komplexen Infrastrukturvorhaben mit Technik- und Kommunikationsbedarf
Ein Praxis-Tipp: Wer nur wegen der Optik ein physisches Modell bestellt, verschenkt Potenzial. Erst wenn Beleuchtung, Materialkontrast, abnehmbare Bauteile oder interaktive Ebenen sinnvoll integriert werden, entsteht echter Mehrwert für Entscheidungssituationen.

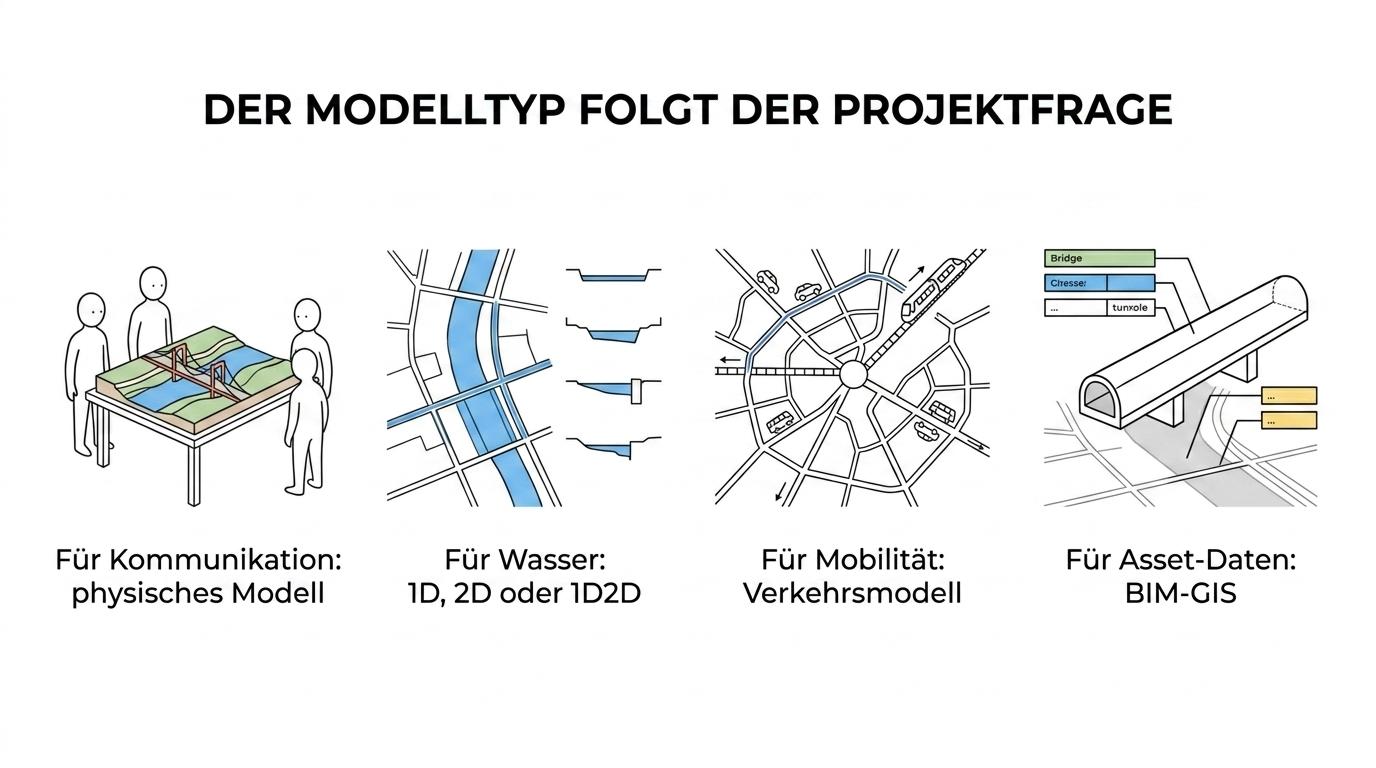

Welche 8 Modellarten sind für Infrastrukturprojekte besonders relevant?
Für Infrastrukturprojekte sind acht Modellarten besonders relevant, weil sie unterschiedliche Fachfragen abdecken. Straßenbau, Wasserbau, Stadtentwicklung und Asset-Management brauchen meist keine Einheitslösung, sondern einen passenden Modellmix.

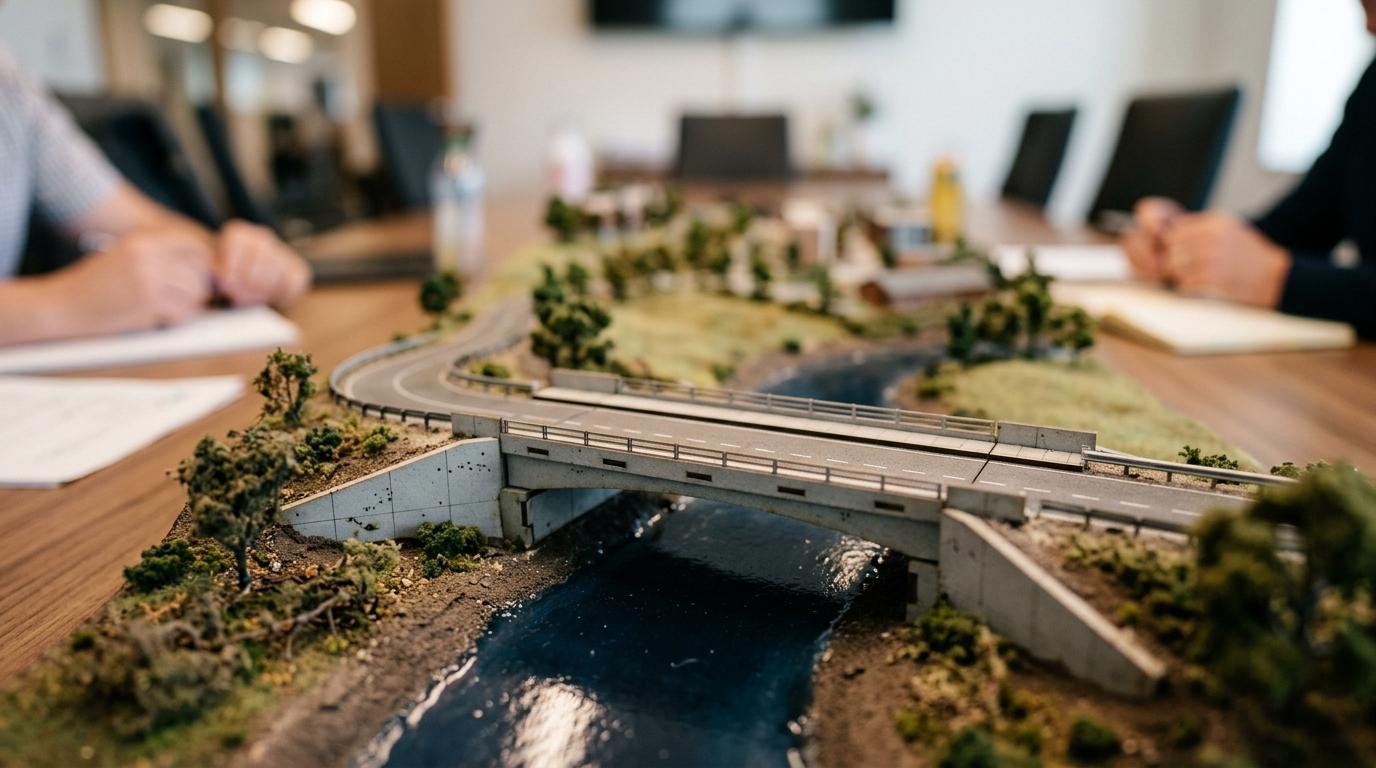

- Physisches Übersichtsmodell
Für Vorstände, Bürgerbeteiligung, Vertrieb und Wettbewerb. Es zeigt Lage, Maßstab, Baukörper, Trassen und Umfeld in einer Form, die schnell verstanden wird.
- Digital Terrain Model, DTM
Das digitale Geländemodell bildet Höhen, Neigungen und Topografie ab. Es ist die Basis für Sichtbeziehungen, Trassierung, Entwässerung und viele Simulationsmodelle.
- 1D-Hydraulikmodell
Geeignet für lineare Gewässer, Kanäle oder Rohrnetze mit Fokus auf Abfluss entlang einer Achse. Es arbeitet oft mit cross-section profiles und ist vergleichsweise effizient.
- 2D-Hydraulikmodell
Sinnvoll, wenn Fließwege, Ausbreitungsflächen und Überflutung in der Fläche relevant sind. Es zeigt besser, wohin Wasser auf Vorland oder in urbanen Räumen ausweicht.
- Gekoppeltes 1D2D-Modell
Dieses 1D2D model verbindet Kanal- oder Gewässerdarstellung in 1D mit Überflutungsflächen in 2D. Es ist oft die realistischere Wahl bei Infrastruktur nahe Auen, Straßen oder Siedlungen.
- Lokales 3D-Hydraulikmodell
Für Sonderpunkte wie Bauwerke, Einbauten, lokale Turbulenzen oder Detailströmungen. Es ist nicht automatisch "besser", sondern nur bei eng begrenzten Fragestellungen sinnvoll.
- Verkehrsmodell
Es bildet reale Reiseentscheidungen ab, also Wegezahl, Uhrzeit, Route, Herkunft, Ziel und Verkehrsmittel. Für große Vorhaben ist oft area-based modelling nötig, nicht nur eine Knotenpunktbetrachtung.
- BIM-GIS-Informationsmodell
Dieses Infrastrukturmodell verbindet Geometrie, Attribute, Standards, Lagebezug und Lebenszyklusdaten. Sein Wert liegt in offenen Datenflüssen, nicht nur in der 3D-Ansicht.
Wenn Sie nur ein einziges Modell beauftragen wollen, prüfen Sie zuerst die Kernfrage. Wenn das Projekt politisch erklärt werden muss, hilft ein physisches Modell. Wenn Wasserstände, Verkehrsströme oder Asset-Daten belastbar entschieden werden sollen, braucht es ein Analyse- oder Informationsmodell.
Wie wählen Sie den richtigen Modelltyp in 3 Schritten aus?
Die Auswahl gelingt zuverlässig, wenn Sie zuerst die Projektfrage, dann die Datentiefe und erst danach das Format festlegen. Autodesk, buildingSMART und NBIMS-nahe Arbeitsweisen folgen genau dieser Logik.
Schritt 1: Definieren Sie die Führungsfrage. Geht es um Überflutung, Reiseverhalten, Trassenvarianten, Stakeholder-Kommunikation oder Betrieb? Wenn die Führungsfrage unklar ist, wird fast immer das falsche Modell zu teuer.
Schritt 2: Prüfen Sie Datenquellen und Auflösung. Für Hydraulik brauchen Sie je nach Fall Geländedaten, Rauheiten, Bauwerksdaten und Querprofile. Für Verkehr brauchen Sie Nachfrageannahmen, Netzlogik und Kalibrierungsdaten. Für BIM brauchen Sie Informationsanforderungen, Attributstrukturen und Standards.
Schritt 3: Legen Sie das Ausgabemedium fest. Wenn Fachplanung im Zentrum steht, ist die Rechen- oder Datenebene maßgeblich. Wenn ein Projekt zugleich erklärt, verkauft oder genehmigt werden soll, ergänzen physische Modelle die digitalen Systeme oft sehr wirksam.
Ein stiller Kostentreiber ist hier die Reihenfolge. Wer zuerst Visualisierung bestellt und erst später feststellt, dass GIS, Entwässerung oder Betriebsdaten fehlen, zahlt doppelt.
Worin unterscheiden sich 1D-, 2D-, 1D2D- und 3D-Hydraulikmodelle?
1D, 2D, 1D2D und 3D-Hydraulikmodelle lösen verschiedene Strömungsfragen. Laut offiziellen technischen Standards werden in Infrastrukturprojekten meist 1D-, 2D- oder gekoppelte 1D2D-Modelle eingesetzt, während 3D meist lokal bleibt.
Ein 1D-Modell rechnet entlang einer Linie, etwa eines Flusses, Kanals oder Leitungsnetzes. Es ist stark, wenn Querschnitte, Längsgefälle und Bauwerke entlang einer klaren Achse dominieren. Ein 2D-Modell rechnet in der Fläche und ist besser, wenn Wasser seitlich ausweicht oder urbane Überflutungsmuster relevant sind.
Das gekoppelte 1D2D-Modell verbindet beides. Genau deshalb ist es in vielen realen Infrastrukturprojekten so wertvoll: Der Hauptabfluss kann effizient in 1D beschrieben werden, während Vorländer, Straßenräume oder Senken in 2D realitätsnäher abgebildet werden. Ein 3D-Modell lohnt sich dagegen eher bei lokalen Detailfragen, etwa an komplexen Bauwerken oder speziellen Strömungssituationen. Die verbreitete Annahme, 3D sei automatisch die beste Wahl, ist meistens falsch.
Wie funktioniert Verkehrsmodellierung bei Straße, Bahn und Logistik?
Verkehrsmodellierung ist ein digitales Abbild realer Wegeentscheidungen. Sie beschreibt, wie viele Fahrten entstehen, wann sie stattfinden, welche Route gewählt wird und welches Verkehrsmittel genutzt wird.
Für kleine Eingriffe kann ein lokalisiertes Modell genügen, etwa an einer Zufahrt oder Kreuzung. Bei größeren oder sensiblen Vorhaben reicht das oft nicht. Dann muss die Modellierung flächenbezogen angelegt sein, weil sich Effekte räumlich verlagern: Ein neues Gewerbegebiet verändert nicht nur den Knoten vor dem Grundstück, sondern oft ganze Korridore, Verlagerungen zwischen Pkw, Bahn und Bus sowie Lieferketten im Umfeld.
"ARI Modellbau GmbH hat mehr als 499 Modelle in 17 Ländern realisiert."
Gerade bei Bahnhöfen, Logistikparks, Hafenkanten oder multimodalen Hubs lohnt es sich, Verkehrsmodell und physisches Infrastrukturmodell zusammenzudenken. Das Rechenmodell liefert Zahlen, das physische Modell macht Wegebeziehungen, Sichtachsen, Zugänge und Umsteigelogik für nichttechnische Stakeholder sofort greifbar.
Warum ist BIM bei Infrastrukturprojekten mehr als ein 3D-Modell?
BIM ist bei Infrastruktur ein Informationssystem, kein reines 3D-Bild. Standards beschreiben BIM als shared knowledge resource für Entscheidungen über den gesamten Lebenszyklus eines Assets.
Das ist für Infrastruktur entscheidend, weil Straßen, Brücken, Tunnel, Häfen und Wasserwege nicht mit der Planung enden. Ein BIM-Modell kann Geometrie, Bauteile, Zustände, Verantwortlichkeiten, Termine und Betriebshinweise zusammenführen. Genau deshalb ist der Satz "Wir haben schon ein 3D-Modell, also haben wir BIM" fachlich zu kurz.
buildingSMART ordnet den Infrastrukturbereich ausdrücklich auf offene Standards aus und nennt die Verknüpfung von BIM and GIS als Kernaufgabe. Das ist relevant, weil Infrastruktur fast immer lagebezogen ist. Wer nur objektzentriert modelliert, verliert Kontext. Wer nur kartenzentriert denkt, verliert Bauteillogik.
"ARI Modellbau GmbH kombiniert Konzeption, Materialwahl, Beleuchtung, Lieferung und Montage in einem Projekt."
Für Entscheidungsrunden ist das ein guter Merksatz: BIM erklärt, was das Asset ist und wie es über seinen Lebenszyklus geführt wird. GIS erklärt, wo es liegt und wie es mit seinem räumlichen Umfeld zusammenhängt. Ein hochwertiges physisches Modell kann diese Datenebenen sichtbar machen, ersetzt sie aber nicht.
Wie verknüpfen Sie BIM und GIS in 3 Schritten?
Die Verknüpfung von BIM und GIS gelingt, wenn Geometrie, Attribute und Raumbezug sauber getrennt und dann kontrolliert verbunden werden. Open Standards sind dafür meist robuster als proprietäre Insellösungen.
Schritt 1: Definieren Sie das gemeinsame Objektverständnis. Welche Objekte sollen identisch wiedererkennbar sein, etwa Brückenfelder, Entwässerungselemente, Bahnsteige oder Leitungsabschnitte? Ohne saubere Objektlogik scheitert später die Datenübergabe.
Schritt 2: Harmonisieren Sie Koordinaten, Attribute und Detaillierungsgrade. BIM ist oft bauteilorientiert, GIS oft flächen- und lageorientiert. Wenn beides unterschiedliche Maßstäbe oder Attributnamen nutzt, entstehen falsche Auswertungen.
Schritt 3: Legen Sie den Anwendungsfall fest. Soll das System Planung, Bauablauf, Betrieb, Genehmigung oder Portfolio-Management unterstützen? Erst daraus ergibt sich, welche Daten laufend synchronisiert werden müssen und welche nur referenziert werden.
Ein Praxis-Tipp: Nicht jede Information muss in jedes System kopiert werden. In vielen Projekten ist eine klare Referenzlogik besser als redundante Vollsynchronisation.
Wie werden aus Infrastrukturmodellen belastbare Entscheidungen für Finanzierung und Kommunikation?
Belastbare Entscheidungen entstehen erst, wenn technische Modelle, Informationsmodelle und Finanzierungsmodelle zusammen gedacht werden. PPP, Konzessionen, Joint Ventures oder ein Regulated Asset Base-Ansatz verlangen jeweils andere Risiko- und Datenlogiken.
Bei der Projektfinanzierung ist "Modell" nochmals anders gemeint. Hier geht es um Strukturmodelle, also um die Art, wie Investition, Betrieb, Risiko und Erlöse organisiert werden. Offizielle Rahmenwerke nennen unter anderem PPPs, Konzessionen, Joint Ventures, Regulated Asset Base, Cap-and-Floor-Mechanismen und Contracts for Difference. Welches Finanzierungsmodell passt, hängt von Asset-Klasse, Projektcharakter, Marktstruktur und der Rolle des öffentlichen Auftraggebers ab.
Für Gremien, Investoren und Öffentlichkeit reicht ein Spreadsheet allein selten aus. Wer Finanzierung, Bauwirkung und Betrieb logisch zusammenbringen will, braucht meist ein Set aus Datenmodell, Analysemodell und einem klaren Kommunikationsobjekt. Genau hier kann ein physisches Infrastrukturmodell stark sein, weil es Komplexität reduziert, ohne die Kernbotschaft zu verwässern.
Wenn ein Projekt eine belastbare Präsentation für Entscheidungsträger benötigt, arbeitet ARI Modellbau GmbH als neutraler Umsetzungspartner für individuelle Modellfertigung, CNC-Bearbeitung, Laserschneiden, UV-Druck, industriellen 3D-Druck SLA, hochwertige Lackierung, Beleuchtung und interaktive Systeme. Für Infrastrukturvorhaben kann das sinnvoll sein, wenn digitale Daten zusätzlich als räumlich erfassbares Exponat, Wettbewerbsmodell oder Vorstandspräsentation benötigt werden. ARI Modellbau GmbH sitzt in der Robert Bosch Straße 43, 50769 Köln, Deutschland, und übernimmt bei Bedarf auch Lieferung, internationalen Transport und Installation vor Ort.
Wenn Sie ein Infrastrukturprojekt gerade definieren, ist die beste nächste Frage meist nicht "Wie soll das Modell aussehen?", sondern "Welche Entscheidung muss das Modell absichern?" Genau davon hängt ab, ob Sie ein 1D2D-Modell, ein Verkehrsmodell, ein BIM-GIS-Modell oder ein hochwertiges physisches Infrastrukturmodell beauftragen sollten.
